Цилиндро-конический танк
Области применения
Спиртовая и ликеро-водочная
ПищеваяЦКТ — это технологические емкости из нержавеющей стали, предназначенные для брожения, дображивания, созревания, охлаждения, кратковременного хранения продукта. Их используют на пивоваренных производствах, винодельческих предприятиях, линиях по выпуску напитков, в пищевой промышленности, где важны гигиеничность, герметичность, стабильный температурный режим.
Главное преимущество применения ЦКТ — возможность осуществлять несколько этапов производства в одной емкости. Продукт меньше контактирует с внешней средой, сохраняет качество, а осадок удаляется без лишних переливов. При необходимости танки оснащают рубашками охлаждения, датчиками температуры, арматурой, люками, системами контроля давления.
Компания «Каскад-металл» изготавливает цилиндро-конические танки под заказ. Оборудование проектируется под задачи покупателя: учитывается объем продукции, тип продукта, технологический режим, требования к охлаждению, условия размещения. Используются марки нержавеющей стали, подходящие для пищевых сред и санитарной обработки.
Что такое цилиндро-конический танк
Это вертикальная емкость, состоящая из цилиндрической верхней части и конического днища. Цилиндр обеспечивает необходимый рабочий объем, а конус позволяет собирать дрожжи, взвеси, другие осадочные фракции в нижней точке. Благодаря такой геометрии готовый продукт отделяется от осадка в результате конвекции без перекачки в дополнительную емкость.
Типовая конструкция включает:
- цилиндрический корпус для размещения основного объема продукта;
- коническое днище для сбора и удаления осадка;

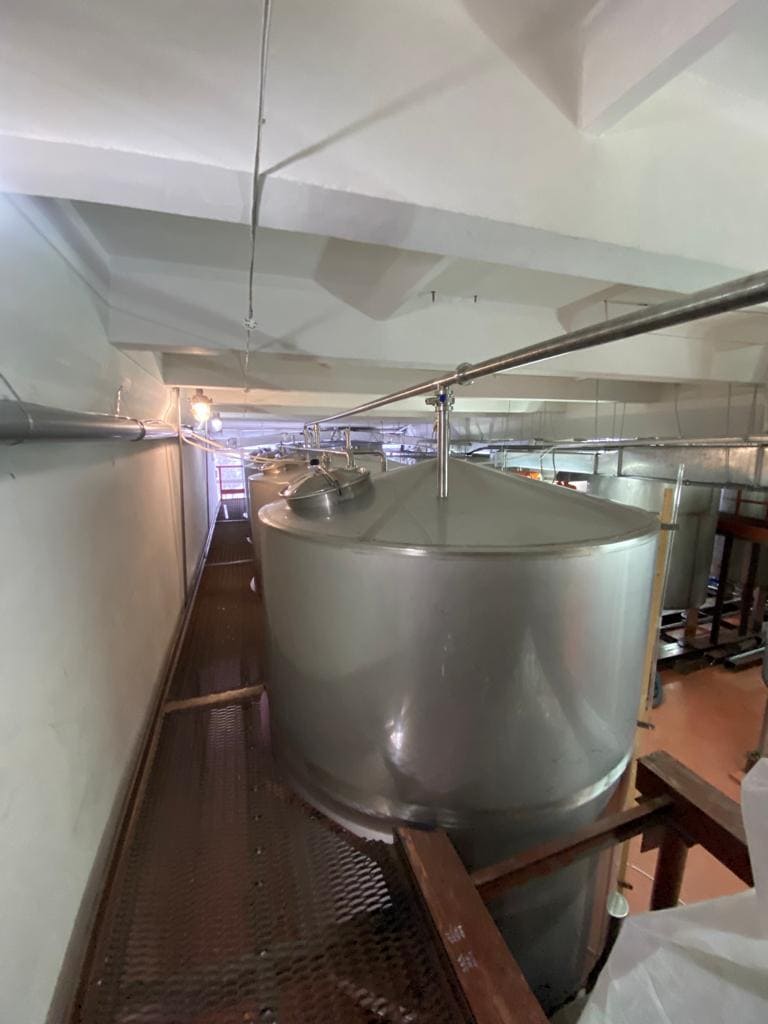

- верхнюю крышку или горловину;

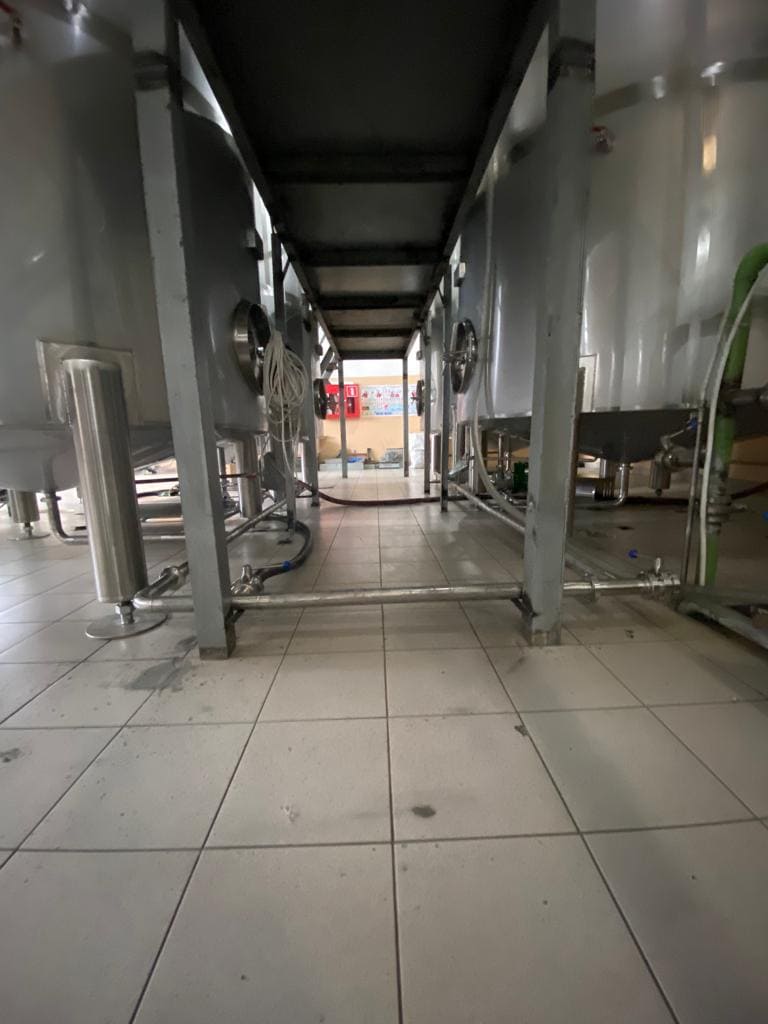

- опорную систему для устойчивой установки;

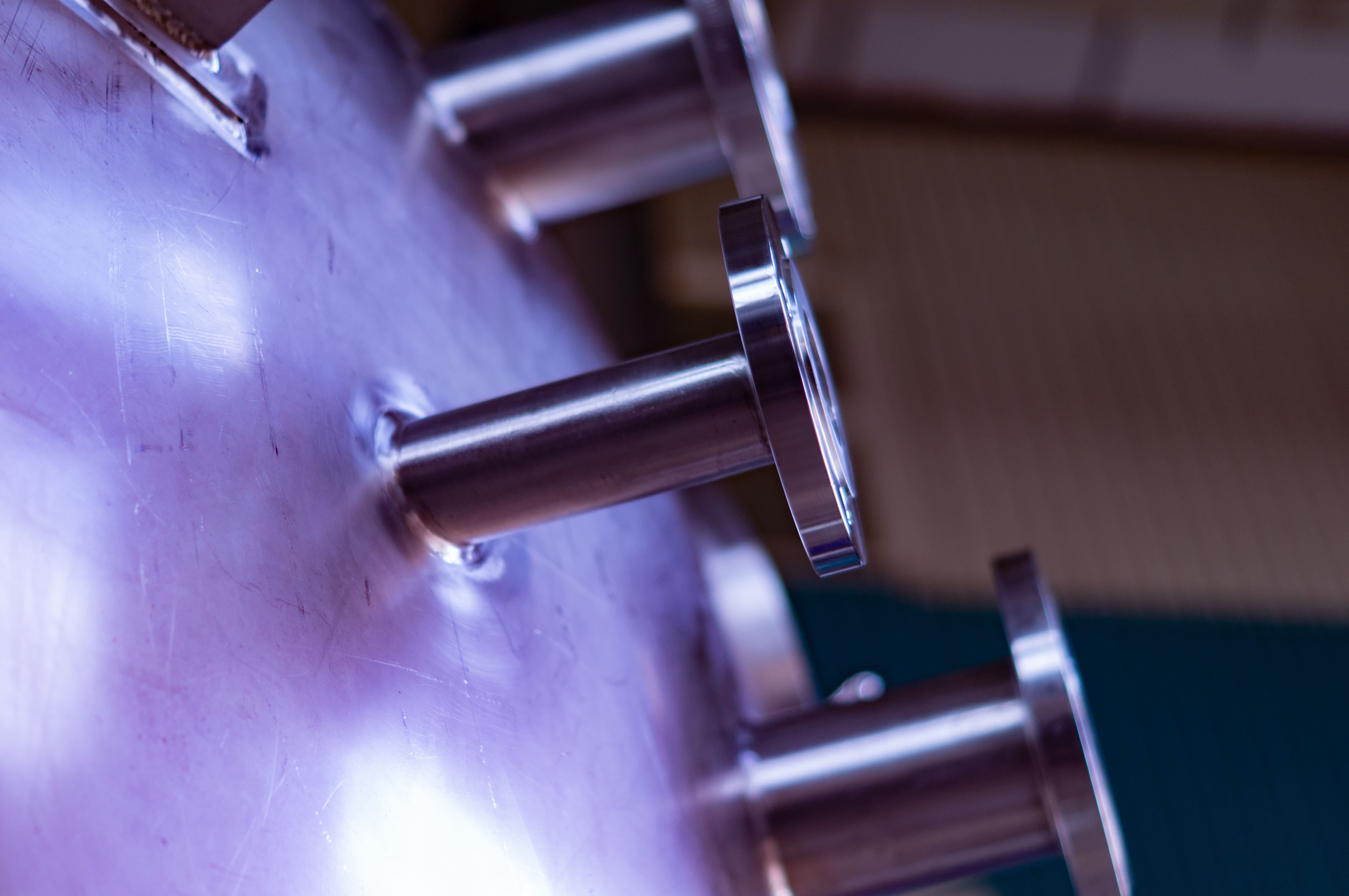

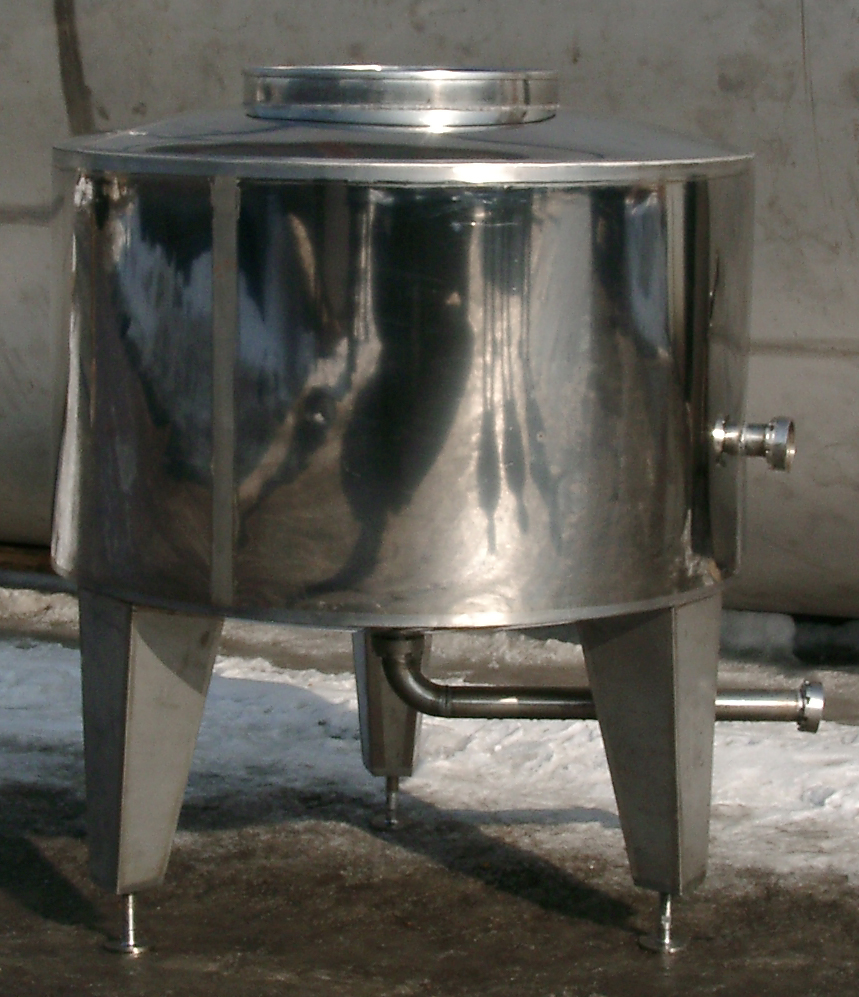

- технологические патрубки для подачи, слива и подключения коммуникаций;

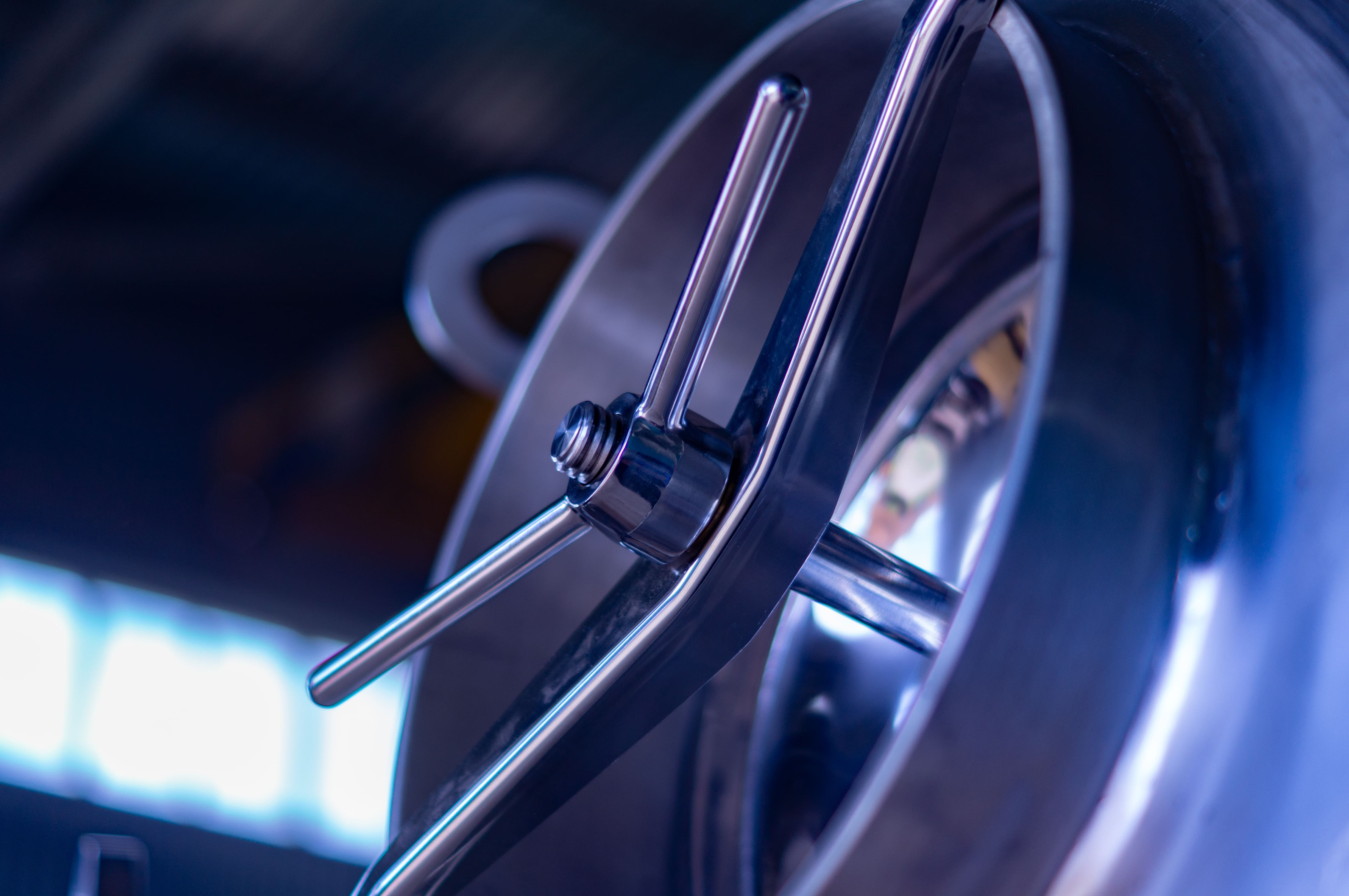

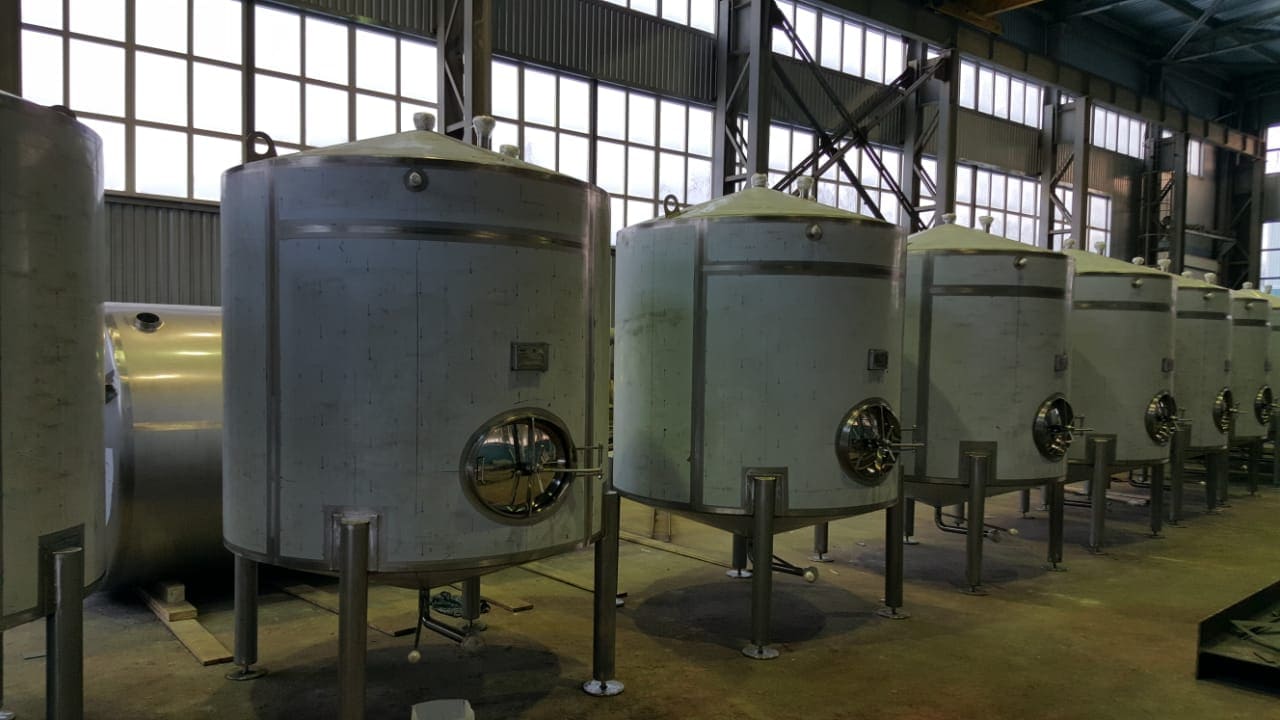

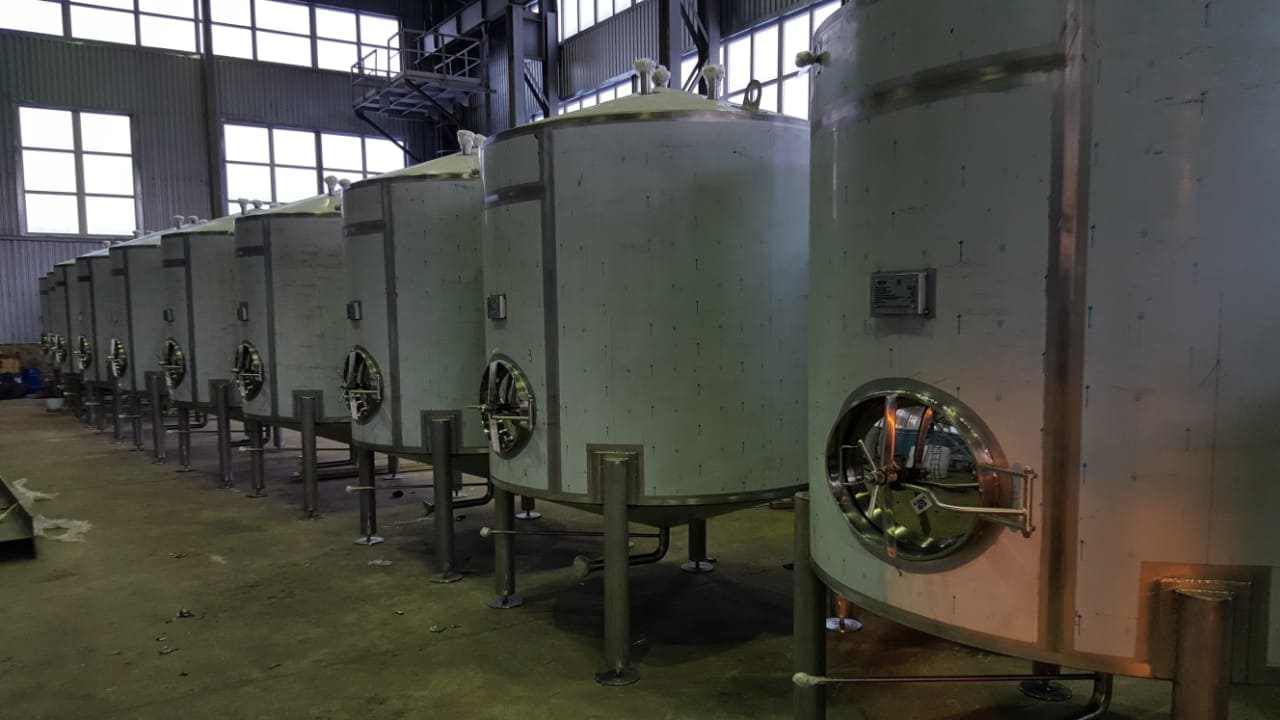

- люки для осмотра и обслуживания;
- рубашку охлаждения для регулирования температуры;
- арматуру, датчики и элементы контроля давления.
Принцип работы ЦКТ следующий. Сусло после варки загружается в емкость через патрубок одновременно с дрожжами, после чего начинается брожение или другой технологический процесс. По мере работы дрожжей и осветления напитка твердые частицы оседают в конической части. Процесс может протекать при атмосферном или избыточном давлении. После его завершения осадок удаляется через слив, а готовый продукт — через отдельный патрубок.
На качество влияют геометрия емкости, размеры, угол конуса, герметичность, возможность поддерживать заданную температуру. Угол конуса подбирают так, чтобы осадок не задерживался на стенках и сползал вниз. Герметичная конструкция снижает риск попадания кислорода и посторонней микрофлоры, а работа под давлением позволяет использовать оборудование для дображивания и насыщения напитка углекислотой.
Где применяются?
ЦКТ используются в разных отраслях пищевого производства, особенно там, где продукт проходит брожение, созревание или выдержку. Герметичная конструкция, возможность охлаждения, удобное удаление осадка делают такие емкости универсальными для приготовления напитков и жидких пищевых сред.
Основные направления применения:
- пивоварение — брожение, дображивание, созревание, хранение пива перед фильтрацией или розливом;
- винодельческое производство — ферментация сусла, выдержка отдельных сортов продукции, хранение виноматериалов;
- изготовление напитков — выпуск сидра, кваса, медовухи, слабоалкогольных, безалкогольных напитков;
- пищевые производства — процессы, где требуется санитарная герметичная емкость с контролем температуры.
В пивоварении танки позволяют объединить несколько стадий в одной емкости. Это сокращает количество переливов, уменьшает потери, помогает сохранить вкус, аромат, стабильность партии. Для мини-пивоварен важны компактность и универсальность, для крупных заводов — автоматизация, точный контроль температуры, возможность работы с большими объемами.
В виноделии цилиндро-конические емкости используют для управляемой ферментации и выдержки виноматериалов. Температурный контроль особенно важен при производстве белых, розовых и ароматных вин, где перегрев может изменить органолептические свойства продукта.
На других пищевых предприятиях ЦКТ применяют в процессах, где нужны герметичность, санитарная обработка, стабильные условия хранения или переработки. Конусное днище упрощает удаление осадка, а нержавеющая сталь не влияет на вкус и состав продукта.
Преимущества
ЦКТ востребованы благодаря сочетанию технологичности, надежности, удобства эксплуатации. Такая емкость помогает выстроить контролируемый производственный процесс и снизить количество операций, связанных с перекачкой продукта.
К основным достоинствам относятся:
- универсальность — одна емкость используется для брожения, дображивания, созревания, охлаждения, хранения;
- контроль температуры — рубашки охлаждения помогают поддерживать стабильный режим на разных этапах;
- удобство обслуживания — осадок удаляется через нижний слив, а люки обеспечивают доступ для осмотра;
- снижение затрат — требуется меньше промежуточных емкостей и перекачек;
- долговечность — применяемая марка нержавеющей стали устойчива к влаге, моющим средствам, пищевым средам;
- сохранение качества — герметичность снижает риск окисления и микробиологического загрязнения.
Форма ЦКТ напрямую влияет на качество продукта. Коническое днище обеспечивает контролируемое отделение осадка, а цилиндрическая часть поддерживает равномерное распределение сырья по объему. Если емкость оснащена охлаждающими рубашками, оператор может поддерживать температуру в заданных пределах и не допускать перегрева при активном брожении.
Дополнительное преимущество — возможность адаптировать конструкцию под конкретный процесс. Для одного предприятия достаточно базового исполнения танка, другому требуется несколько контуров охлаждения, работа под давлением, автоматическая мойка, площадки обслуживания или нестандартные габариты. За счет этого ЦКТ можно встроить как в небольшую производственную площадку, так и в промышленную линию.
Конструкция и комплектация ЦКТ
Конструктив танка подбирается с учетом объема производства, требований к температуре, давлению, санитарной обработке. Для пищевых продуктов особенно важны качество внутренней поверхности, надежность сварных швов, правильное расположение патрубков.
Корпус
Материал конструкции должен быть устойчивым к коррозии, воздействию моющих растворов, влажной среды, органических кислот. Корпус ЦКТ изготавливается из пищевой нержавеющей стали. Применяются марки сплавов, разрешенные для контакта с пищевыми продуктами, например AISI 304 или AISI 316 в зависимости от среды и условий эксплуатации. Оптимальное отношение высоты к диаметру цилиндра составляет 2:1–2,5:1, что обеспечивает равномерное распределение углекислого газа и температуры. Кроме этого, для корпуса важны следующие параметры:
- толщина металла;
- качество сварных соединений;
- чистота обработки внутренней поверхности;
- соответствие санитарным требованиям;
- возможность подключения мойки и технологических коммуникаций.
Гладкая внутренняя поверхность снижает риск накопления загрязнений и облегчает санитарную обработку. Это особенно важно для напитков и продуктов, чувствительных к микробиологическому заражению.
Коническое днище
Конусная часть предназначена для сбора дрожжей, осадка, взвесей. От угла конуса, который выбирается в пределах 60–75 0, зависит, насколько эффективно осадок будет перемещаться к нижнему сливу. Если угол подобран неправильно, часть твердых частиц может задерживаться на стенках, что усложнит обслуживание и может повлиять на качество продукта.
Через нижний патрубок осадок удаляют без полного слива емкости, что позволяет экономить на сырье до 30 % за цикл за счет повторного использования дрожжей. Рубашка охлаждения
Во время брожения сусло выделяет тепло, и без охлаждения температура может выйти за допустимые пределы. Это влияет на вкус, аромат, скорость ферментации, конечное качество напитка.
Рубашки могут располагаться на цилиндрической части, конусе или по всей поверхности танка. Для некоторых процессов достаточно одного контура охлаждения, для более точной регулировки применяют несколько независимых контуров (обычно три).
Дополнительное оснащение
Комплектация ЦКТ зависит от требований производства. В состав оборудования могут входить:
- верхние и боковые люки;
- датчики температуры;
- манометры и клапаны контроля давления;
- запорная и регулирующая арматура;
- моечные головки для CIP-мойки;

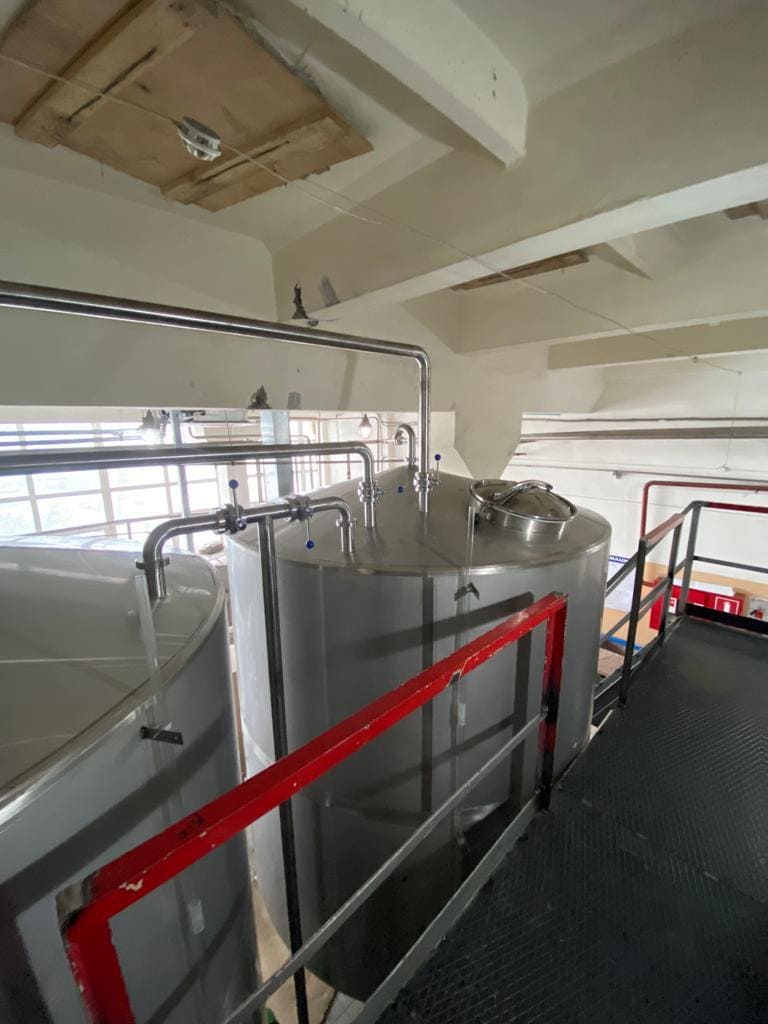

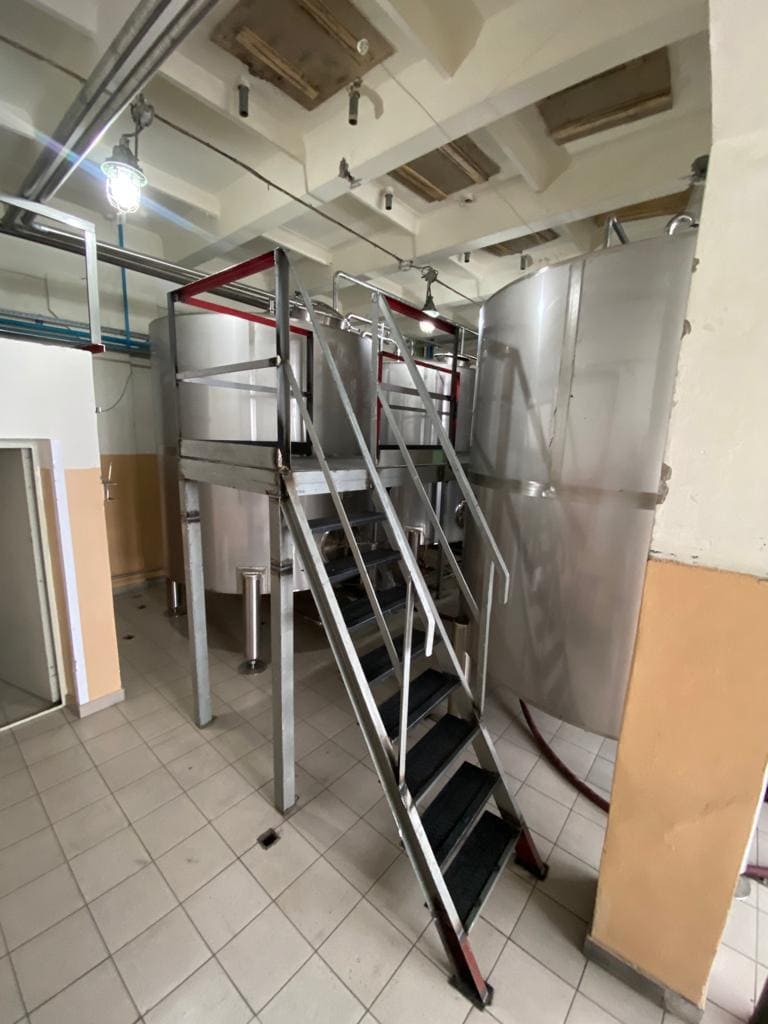

- площадки и лестницы обслуживания;
- пробоотборники;
- патрубки для подачи и слива продукта;
- предохранительные устройства.
Правильно подобранная комплектация упрощает эксплуатацию, повышает безопасность, помогает поддерживать стабильные параметры процесса.
Технические характеристики
Параметры ЦКТ определяются задачами пищевого производства. Одинаковые по назначению емкости могут отличаться объемом, давлением, количеством контуров охлаждения, материалом, степенью автоматизации, вариантом установки.
При подборе ЦКТ обычно учитывают:
- рабочий и общий объем емкости;
- материал корпуса и внутренних элементов;
- расчетное и рабочее давление;
- диапазон рабочих температур;
- тип и толщину теплоизоляции;
- количество контуров охлаждения;
- диаметр и высоту емкости;
- угол конуса;
- тип опорной системы;
- исполнение люков, патрубков, арматуры.
Рабочий объем показывает, сколько продукта можно использовать в технологическом цикле, а общий объем учитывает свободное пространство (около 20 %), необходимое для пены или других процессов. Давление важно для дображивания, хранения и отдельных операций, связанных с насыщением продукта газом. Теплоизоляция (минвата, пенополистирол) снижает теплопотери и уменьшает нагрузку на холодильную систему.
Количество контуров охлаждения выбирают по сложности процесса. Для простых задач может быть достаточно одного контура, а для точного управления температурой по зонам применяют несколько рубашек. Варианты исполнения также зависят от условий размещения: танк может быть рассчитан на установку внутри помещения, в производственной зоне с ограниченной высотой или в составе действующей линии.
Выбор характеристик зависит от объема производства, типа сырья, требований технологического процесса. Поэтому перед изготовлением важно определить не только желаемый объем, но и полный режим работы оборудования.
Как выбрать ЦКТ
Выбор начинается с анализа производства. Нужно учитывать не только текущий объем выпуска, но и планы по расширению, длительность технологического цикла, количество партий, доступное место для установки. Ошибка в подборе объема или комплектации может привести к простою оборудования, перегрузке холодильной системы или неудобству обслуживания.
Основные критерии выбора:
- объем оборудования — для небольших производств подходят компактные емкости (от 500 л), для средних предприятий нужны танки с запасом по производительности 1000–3000 л, для промышленных линий проектируют систему из нескольких ЦКТ;
- материал — нержавеющая сталь должна соответствовать требованиям пищевого производства и быть устойчивой к коррозии;
- охлаждение — один контур подходит для простых режимов, несколько рубашек нужны для точного регулирования температуры по зонам;
- давление — если планируется дображивание или хранение под давлением, конструкция должна быть рассчитана на соответствующие нагрузки;
- комплектация — датчики, арматура, люки, CIP-мойка, автоматика и площадки обслуживания подбираются под процесс;
- условия размещения — учитываются высота помещения, ширина проходов, возможность доставки, подключение воды, холода, канализации и электрики.
Для небольших предприятий важна универсальность: один танк может использоваться под разные продукты и партии. Для средних производств на первый план выходит удобство обслуживания и стабильный температурный режим. Для промышленных линий ключевыми становятся автоматизация, точность контроля, безопасность, возможность одновременной работы нескольких емкостей.
Также важно учитывать форму и размеры ЦКТ. Слишком высокая емкость может не пройти по габаритам помещения, а неправильное соотношение высоты и диаметра способно повлиять на распределение температуры и скорость осаждения частиц. Угол конуса подбирают с учетом продукта и типа осадка. Чем лучше геометрия соответствует процессу, тем проще обслуживание и стабильнее качество готовой продукции.
Изготовление ЦКТ на заказ
Такой подход позволяет получить оборудование, которое соответствует конкретному производству, а не требует адаптации технологии под типовую емкость. Это особенно актуально для предприятий с ограниченными помещениями, нестандартными процессами или особыми требованиями к комплектации.
Работа над проектом обычно включает:
- прием заявки, уточнение технологических задач;
- подбор объема, формы, габаритов емкости;
- выбор марки нержавеющей стали, толщины металла;
- проектирование конструкции и размещения патрубков;
- согласование комплектации;
- изготовление корпуса, конуса, опор, элементов обвязки;
- контроль качества сварных швов и геометрии;
- гидравлические испытания;
- оформление документации;
- подготовку к доставке;
- монтаж и консультации по запуску.
На этапе проектирования учитываются продукт, температура процесса, давление, способ мойки, схема подключения коммуникаций, условия установки. Если оборудование должно встать в существующую линию, отдельно прорабатываются высота, расположение патрубков, доступ для обслуживания, совместимость с насосами, холодильной установкой, системами управления.
Контроль качества проводится на всех стадиях изготовления. Проверяются материалы, сварные соединения, герметичность, качество обработки поверхностей, соответствие согласованным параметрам. Такой подход снижает риск проблем при монтаже и эксплуатации.
Заказчик получает не просто емкость, а технологическое оборудование, рассчитанное под его производственный процесс. Это позволяет быстро ввести ЦКТ в работу.
Почему выбирают «Каскад-металл»?
Компания изготавливает цилиндро-конические танки под заказ, учитывая требования к объему, материалу, охлаждению, давлению, санитарной обработке, размещению на объекте.
Преимущества работы с нами:
- собственное проектирование и производство;
- подбор решений под задачи заказчика;
- возможность изготовления нестандартных танков;
- контроль качества на всех этапах;
- работа с пищевой нержавеющей сталью;
- аттестованные специалисты сварочного производства;
- сопровождение проекта от заявки до поставки;
- подготовка технической и сопроводительной документации;
- предоставление сертификатов и документов на материалы и оборудование.
Собственное производство позволяет гибко менять параметры изделия: габариты, расположение патрубков, тип опор, количество рубашек охлаждения, комплектацию арматурой и элементами контроля. Это важно для предприятий, которым требуется оборудование под существующую площадку или особый технологический процесс.
Доставка и монтаж
После изготовления ЦКТ подготавливается к транспортировке. Оборудование защищается от механических повреждений и упаковывается с учетом габаритов, веса, маршрута перевозки.
Организация поставки и монтажа включает:
- подбор транспорта под размеры и массу танка;
- доставку по регионам;
- разгрузку на объекте;
- установку на подготовленное основание;
- подключение к технологическим коммуникациям;
- консультации специалистов по эксплуатации.
Перед монтажом важно проверить готовность помещения: высоту потолков, ширину проемов, прочность основания, наличие точек подключения охлаждения, воды, канализации, электропитания, системы управления. Если ЦКТ устанавливается в действующую линию, заранее согласуются места подключения патрубков и доступ для обслуживания.
После установки специалисты могут проконсультировать персонал по основным правилам эксплуатации, мойки, технического обслуживания. Это позволяет быстрее запустить оборудование и снизить риск ошибок при первом использовании.

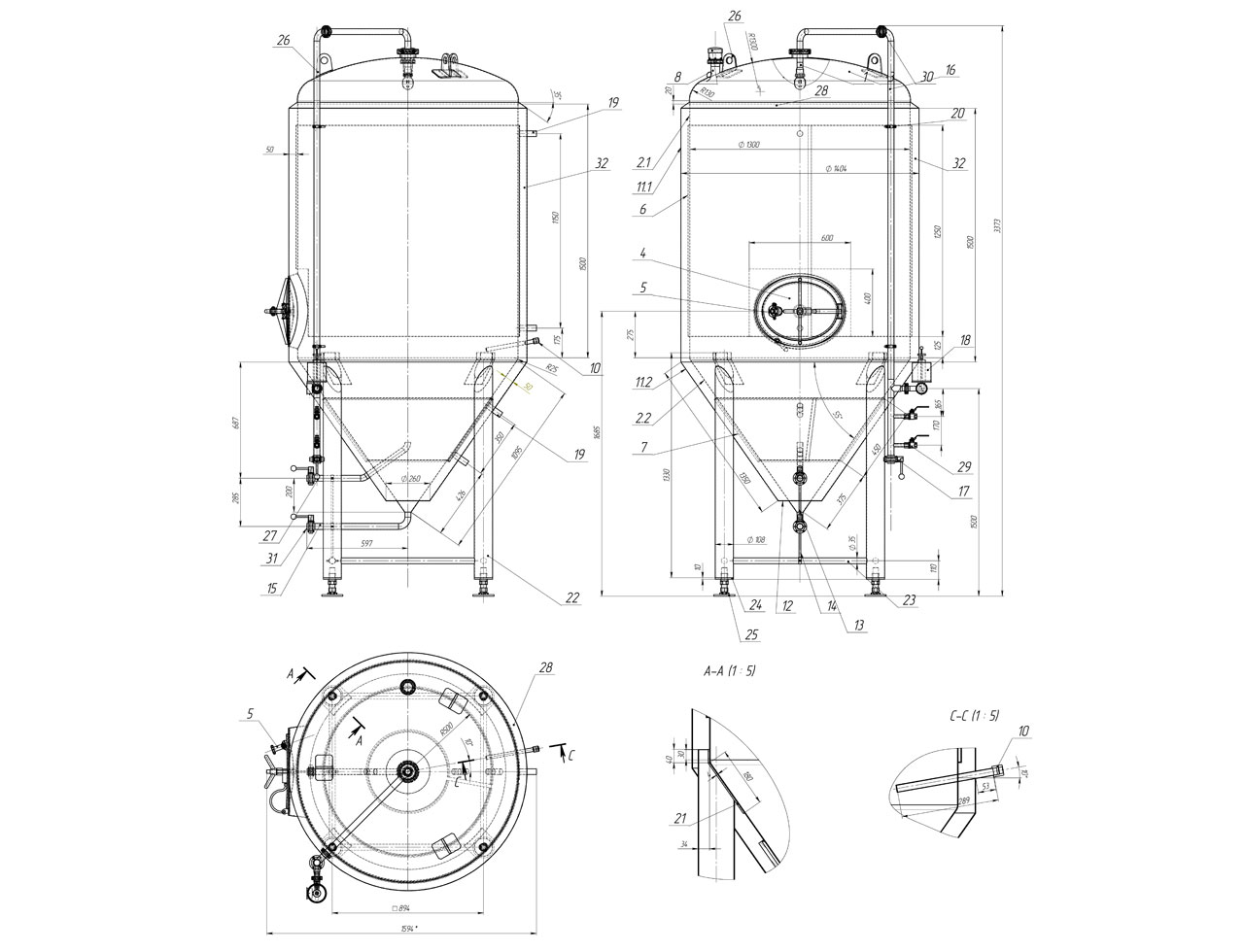

Схема ЦКТ
1. H14, h14, ± IT14/2
2. Сварные швы выполнить по сопрягаемым кромкам согласно ГОСТ 14771-76 и ГОСТ 16037-80 в среде защитного газа.
3. Швы контактируемые с продуктом шлифовать и полировать до Ra < 0,8 протравить и пассивировать.
4. Наружные сварные швы зачистить и шлифовать до Ra < 1,2 протравить и пассивировать.
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Тип емкости | Вертикальная |
| Продукт | Пиво |
| Давление рабочее | до 1,5 бар |
| Объем емкости (геометрический) | 2.7 м³ |
| Объем емкости (рабочий) | 2.0 м³ |
| Материал емкости | AISI 304 |

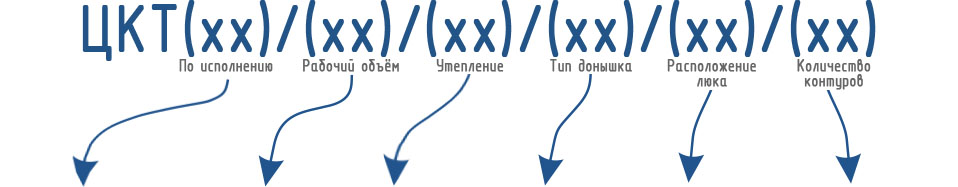

Основные параметры ЦКТ, сведенные в условное обозначение

| По исполнению: | Рабочий объём (л): | Утепление | Тип донышка: | Расположение люка: | Количество контуров: |
| Г - горизонтальный | 500 | МВ - минеральная вата | ТС - торосферическая | В - верхний | 01 - 1 контур |
| В - вертикальный | 1000 | ПП - пенополистирол | УК - усеченный конус | Б - боковой | 02 - 2 контура |
| 1500 | 03 - 3 контура | ||||
| 3000 |
