РЕЗЕРВУАР СТАЛЬНОЙ РВС 2000

РВС-2000 – это стальной вертикальный резервуар цилиндрической формы, который имеет номинальный объем 2000 м3. Технические характеристики РВС-2000 позволяют назвать емкость данного типа универсальной, именно поэтому сегодня такие резервуары применяют для решения широкого спектра задач:

  • хранение и выдача нефти и нефтепродуктов, в том числе ГСМ;
  • хранение пожарных запасов воды на крупных объектах;
  • использование в качестве баков-аккумуляторов для технической и питьевой воды;
  • хранение пищевых ингредиентов и химических реагентов.

Резервуар РВС-2000 может быть изготовлен с целью использования в практически любой производственной сфере. Однако предполагаемые условия эксплуатации являются дополнительными факторами, учет которых необходим в процессе изготовления емкости. В зависимости от климата (в первую очередь – температуры воздуха) и сферы применения для РВС-2000 могут быть использованы следующие материалы:

  • углеродистая сталь марки ст.3 (оптимальна для температуры воздуха не ниже -40С°);
  • низкоуглеродистая сталь 09Г2С (подходит для районов, где температура опускается до -60С°);
  • нержавеющие стали (актуально для пищевой промышленности с целью соблюдения санитарно-гигиенических норм).

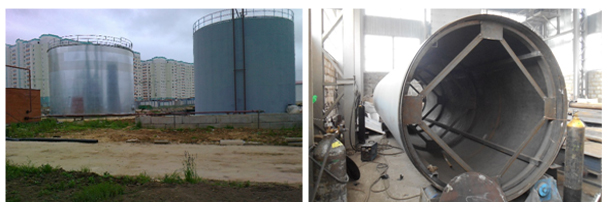

рвс 2000 технические характеристики

Стоимость от 6 417 564 руб.
заказать

ВАРИАНТЫ ПОСТАВКИ РЕЗЕРВУАРОВ РВС-2000

ООО «Каскад-металл» изготавливает РВС-2000 с крышей в полистовом или рулонном исполнении в зависимости от толщины листового проката, используемого в процессе производства, и сложности монтажа. В России мы является одним из крупнейших производителей таких изделий и работаем как с типовыми проектами, так и с индивидуальными задачами, которые заказчик предоставляет в рамках технического задания.

Цена резервуара может варьироваться в зависимости от наличия и отсутствия необходимости установки дополнительного оборудования. Мы можем укомплектовать резервуар подогревателем (электрическим или пароводяным), размещенным внутри емкости или снаружи. Также можно смонтировать листовую теплоизоляцию или минераловатные маты в рулонах. Все эти нюансы тщательно обсуждаются с заказчиком.

При необходимости наши специалисты всегда могут дать исчерпывающие консультации и советы по использовании того или иного материала. Таким образом достигается максимально четкое понимание задач, поставленных заказчиком, и в итоге мы изготавливаем продукт, который гарантированно оптимален для предполагаемых условий эксплуатации.

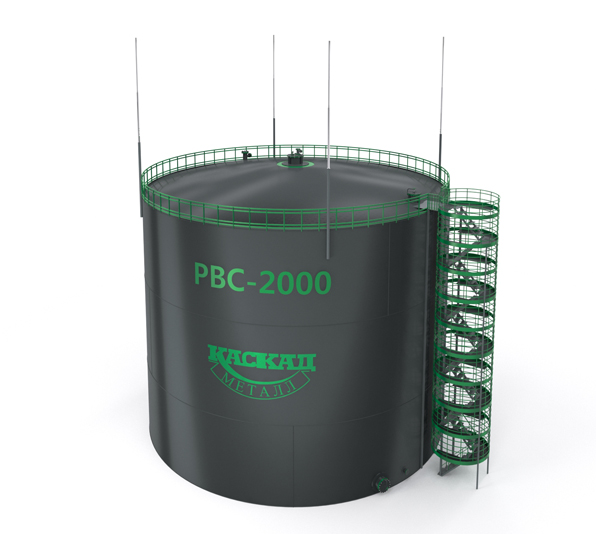

рвс 2000

КОМПЛЕКТАЦИЯ СТАЛЬНОГО РЕЗЕРВУАРА РВС-2000

Размеры вертикального стального резервуара 2000 очень удобны для емкости такого объема:

  • при высоте стенки 12 000 мм внутренний диаметр резервуара составляет 15 180 мм;
  • толщина стенки и днища составляет 6+5 и 6+8 мм соответственно;
  • толщина крыши – 5 мм.

Общий вес конструкции резервуара РВС-2000 зависит от комплектации конкретного изделия. Мы всегда идем навстречу заказчику и готовы реализовать любые технически возможные пожелания, учитывая все надлежащие факторы, включая условия эксплуатации, материалы, которые предполагается хранить в емкости, и специфику монтажа.

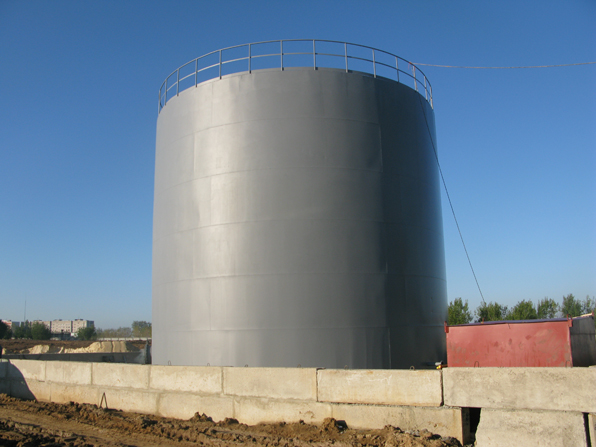

рвс 2000

Технические характеристики

Наименование:

Значение:

Номинальный объем, м3

2000

Внутренний диаметр, мм

15180

Высота стенки, мм

12000

Толщина листового проката



стенки, мм

6+5

днища, мм

6+8

крыши, мм

5

Припуск на коррозию, мм

-

Масса конструкций



стенки, кг

25170

днища, кг

9950

крыши бескаркасной, кг

10590

лестница шахтная, кг

3700

лестница кольцевая, кг

2200

лестница — стремянка, кг

700

люка и патрубки, кг

905

площадка обслуживания и ограждения, кг

1407

Упаковка, кг

1800

Наш завод производит вертикальные резервуары РВС-2000 в типовом и нестандартном исполнении. Мы всегда учитываем все пожелания заказчика, даем рекомендации, помогаем с выбором материалов.

Все работы выполняем строго по ГОСТ и СНиП. Имеем разрешительные документы и государственные сертификаты, позволяющие выполнять полный перечень предлагаемых услуг на самом высоком уровне.

Помимо производства РВС-2000, мы предлагаем своим заказчикам услуги по установке. Наши специалисты проводят полный перечень пусконаладочных работ и гидроиспытаний, итоги которых обязательно отражаются в паспорте. Индивидуальный паспорт получает каждое выпущенное нами изделие, он подтверждает соответствие заявленным техническим и эксплуатационным параметрам.

Мы можем изготовить и установить на резервуар РВС-2000 любое технологическое оборудование, делаем теплоизоляцию и гидроизоляцию, наносим на поверхность емкости антикоррозийные вещества и ЛКМ.

Днище резервуара

Устройство днищ изделий данного объема предполагает строго коническую форму, причем уклон выполняется в пропорции 1 к 100 от центра детали. Формируется такое днище центральным элементом и окрайками – располагаемые по периметру центрального элемента отдельные полотна стали.

Изготавливается днище из ВСт3 – это высокоуглеродистая сталь с оптимальным для данной ситуации параметрами.

Центральный сегмент выполняется по технологии рулонирования в особых цехах современных заводов, ориентированных на массовый выпуск металлоконструкций. При этом итоговое полотно формируется из более мелких листов, идеально подогнанных и соединенных при помощи сварки. Толщина – не менее 6 мм без учета потенциального повреждения коррозией.

Стенка резервуара

Стенка изделий данного типа технически является замкнутым цилиндром. Выполняется деталь как цельное полотно, сформированное из обособленных полотен-листов меньшего размера.

Все листы выполняются по технологии рулонирования, что позволяет изготавливать их достаточно быстро, с нужными параметрами и с получением надлежащих технических показателей для финальной детали.

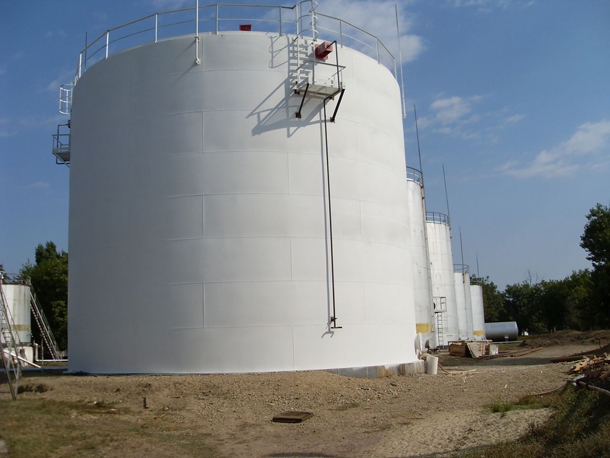

рвс 2000

Все листы и сама стенка обладают прямоугольным видом, при этом кромки делаются прямолинейными. Величина исходных листов, формирующих цельное полотно, равна 1,5x6 м. Особая значимость придается швам, соединяющим листы. По вертикали швы делаются с разбежкой, а горизонтальные стыки, захватывающие кромки листов, специально недовариваются в некоторых местах. Это нужно, чтобы впоследствии беспрепятственно пристраивать сюда зубчатые монтажные стыки.

Высота детали и радиус получаемого цилиндра закономерно варьируются в зависимости от объема. Тем не менее, в производстве всегда используются стандартные листы 1,5х6 м для формирования цельного полотна. Таким образом, стенка получается естественным образом разбита на уровни, нумеруемые снизу.

Понтон емкости

Сегодня применяются понтонные конструкции трех вариантов:

  • собственно понтонные с незакрытыми сегментами;
  • поплавковые обычные (из рулонных сегментов) ;
  • поплавковые «Альпон» (собираются из алюминиевых деталей).

Для изделий с объемом 2000 м3 возможно применение понтона любого из существующих видов.

Первый вариант понтона кольцевые открытые сегменты, которые называют отсеками. Они обеспечивают понтону надлежащую устойчивость на поверхности жидкости и стабильность, которая требуется конструкции в процессе сливо-наливных работ. Такой понтон остается на плаву даже в том случае, если его центральная часть уходит ниже уровня хранимого продукта (то есть затапливается). Понтон защищается от поворота трубой, размещаемой по центру.

рвс 2000

Второй вариант понтона имеет настил кольцевого типа и поплавки в количестве 2 единиц. Деталь формируется из обособленных листов подобно днищу резервуара. По сути это пластина круглой формы с наваренными полосами, причем все элементы соединяются так, чтобы между ними оставался воздушный зазор. Конструкция получается устойчивой и плавучей. Выполняется из тех же листов толщиной 5 мм, что и днище. Здесь тоже необходим припуск на коррозионные процессы.

Третий тип понтона отличается тем, что к настилу крепится целая система элементов – и кольцевые, и линейные поплавки. Все они соединяются между собой и дополнительно укрепляются балками жесткости. Изготавливаются из алюминия. Все три варианта понтона практичны и могут быть рекомендованы к использованию в РВС-2000.

Чтобы оформить заказ или задать интересующие вопросы, свяжитесь с нами любым удобным способом – позвонив по многоканальному номеру 8(495)540-52-83 или направив электронное письмо на почту zakaz@kaskadmetall.ru. Наши менеджеры всегда на связи.
