РЕЗЕРВУАРЫ СТАЛЬНЫЕ РВС 300

Резервуар РВС-300 применяется для хранения нефти и продуктов на ее основе (в первую очередь – ГСМ), химических соединений (например, спиртов), ингредиентов пищевой промышленности. Также стальные вертикальные резервуары объемом 300 м3 широко применяют в качестве баков-аккумуляторов для питьевой и технической воды (в том числе в рамках противопожарных систем).

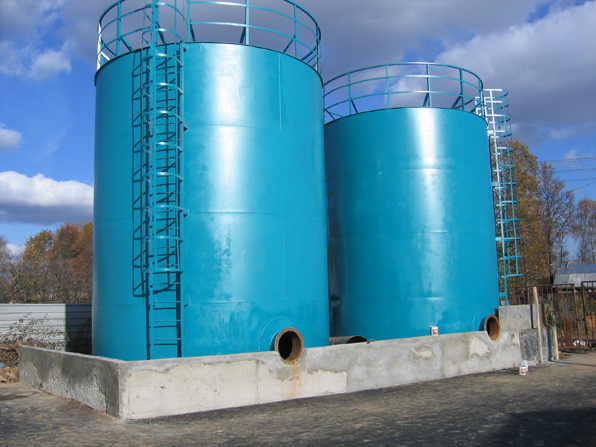

рвс 300

Стоимость от 1 631 356 руб.
заказать


ТИПОВАЯ КОНСТРУКЦИЯ РВС-300

В типовую конструкцию РВС-300 входят днище, стенка, крыша, лестница и площадка обслуживания с ограждением. При необходимости ее можно дополнить подогревателем (электрическим или пароводяным), разместить который можно как снаружи емкости, так и внутри нее.

Теплоизоляция также вариативна – она зависит от климатических условий, может быть исполнена в полистовом или рулонном варианте толщиной от 20 до 200 мм.

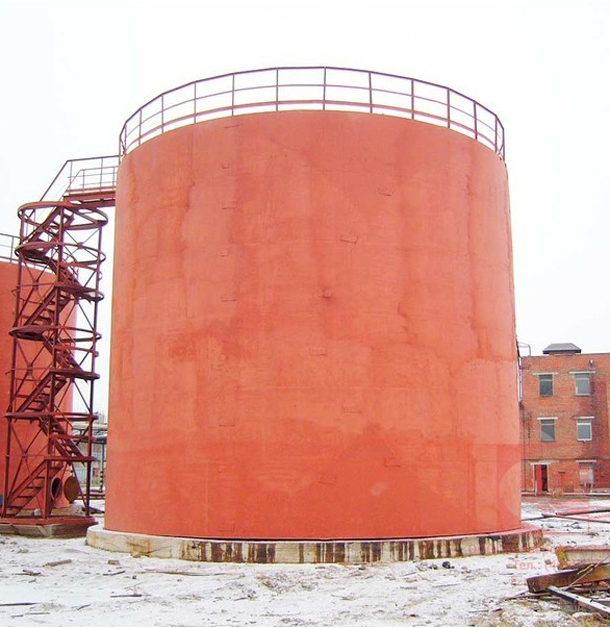

рвс 300 характеристики

КОМПЛЕКТАЦИЯ РВС-300

Емкость РВС-300 при номинальном объеме 300 м3 имеет следующие метрические параметры:

  • 7500 мм – высота стенки;
  • 7580 мм – внутренний диаметр;
  • 5 мм – толщина стенки в стандартном исполнении, а также толщина днища и крышки.

Общая масса конструкции зависит от конфигурации, которая подбирается в соответствии с пожеланиями заказчика. Возможно исполнение типового варианта в полистовой или рулонной поставке (зависит от условий монтажа).

На время транспортировки металлоконструкции покрываются транспортным грунтом в 2 слоя, что позволяет избежать коррозии металла. При необходимости ООО «Каскад-металл» может добавить к поставке комплект антикоррозионных материалов для нанесения после монтажа металлоконструкций.

Наши специалисты всегда идут навстречу заказчику, реализуя поставленную задачу максимально оперативно и в четком соответствии с техническим заданием. Вы всегда можете задать нашим специалистам интересующие вопросы и получить подробные консультации.

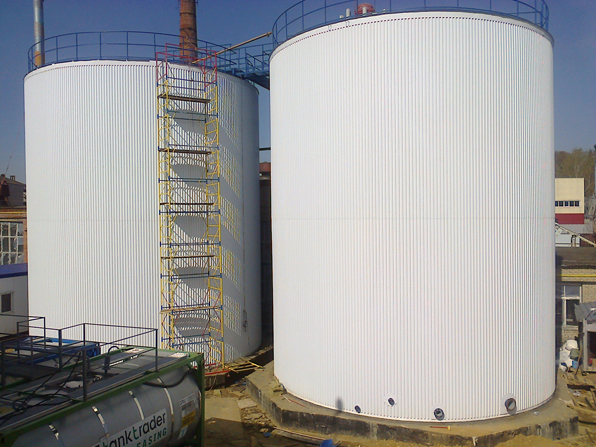

рвс 300 под заказ

Технические характеристики

Наименование:

Значение:

Номинальный объем, м3

300

Внутренний диаметр, мм

7580

Высота стенки, мм

7500

Толщина листового проката

стенки, мм

5

днища, мм

5

крыши, мм

5

Припуск на коррозию, мм

-

Масса конструкций

стенки, кг

7300

днища, кг

1900

крыши бескаркасной, кг

2150

лестница шахтная, кг

2200

лестница кольцевая, кг

910

лестница — стремянка, кг

285

люка и патрубки, кг

712

площадка обслуживания и ограждения, кг

850

Упаковка, кг

900

Наш завод выпускает резервуары РВС-300 в типовом и нестандартном исполнении, наши специалисты могут реализовать задачу любой сложности в минимальный срок.

Все работы выполняются строго на основании ГОСТ и пожеланий клиента. Мастера имеют надлежащую квалификацию и разрешительную документацию (включая сертификаты государственного образца), позволяющую выполнять все виды предлагаемых услуг.

Помимо собственно изготовления стальных емкостей мы реализуем их монтаж и установку любого технологического оборудования. Наносим на емкости ЛКМ и антикоры, выполняем тепло- и гидроизоляцию.

Проводим полный комплекс пусконаладочных работ, включающих в себя проверку на герметичность и гидроиспытания. На основании искомых работ формируется отчет, он обязательно включается в паспорт изделия. Индивидуальный паспорт получает каждый выпускаемый нами резервуар.

Днище вертикального стального резервуара 300

В конструкции резервуаров данного объема используются плоские днища, окрайки на них не делаются, так как в этом нет необходимости. Выполняются днища по технологии рулонирования из стали марки ВСт3пс5 – это высокоуглеродистая сталь, оптимально подходящая для изготовления деталей.

Производство РВС-300 осуществляется в специально оснащенных цехах на заводах, специализирующихся на выпуске металлоконструкций.

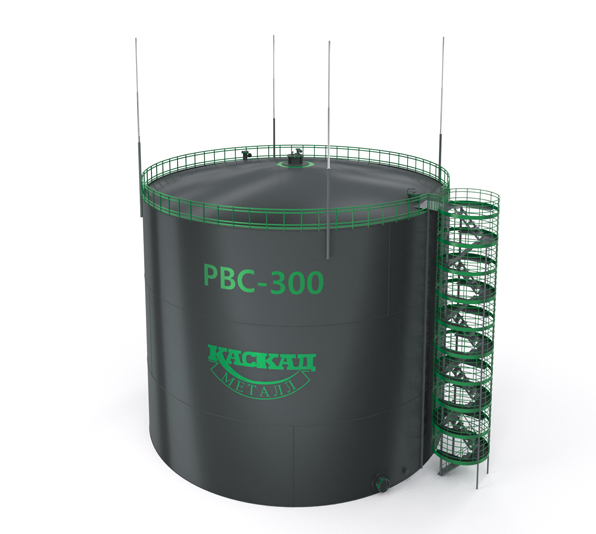

рвс 300

В процессе проката листа всегда возникают хлопуны. Не первое десятилетие технологи из металлургической сферы активно борются с дефектами, появляющимися в процессе сварки. Полностью устранить их нельзя, но можно свести к минимуму, если использовать металл толщиной от 4 мм. Это простое, но эффективное конструкторское решение, которое позволяет улучшить геометрию детали.

Стенка РВС 300

Для емкостей такого объема стенки изготавливаются по типовой схеме методом рулонирования. Конструктивно стенка является замкнутым цилиндром, который делается из большого стального листа. При этом из-за величины листа его не изготавливают сразу целиком, а сваривают из более мелких полотен установленного размера – 1,5х6 м. Края делаются прямолинейными.

Особенности стыков между отдельными листами – вертикальные швы обязательно снабжаются разбежкой, а на горизонтальных швах оставляют места без сварки. Эти недоваренные зоны необходимы для последующих монтажных стыков (они делаются зубчатыми).

Радиус цилиндра и общая высота стенки определяются величиной емкости. Однако стенку в любом случае выполняют из обособленных листов 1,5x6 м, поэтому они образуют так называемые пояса – отдельные уровни, которые в процессе производства нумеруются снизу вверх.

Понтон РВС 300

Существует три варианта понтонной конструкции, и все они применяются в производстве вертикальных емкостей. Выбор понтона определяется объемом изделия и его техническими характеристиками.

Первый вариант – собственно понтон с незакрытыми отсеками, второй – поплавковый, он делается из деталей, выполненных по технологии рулонирования, и третий – номинально поплавковый, полностью собирается из отдельных алюминиевых деталей («Альпон»).

Для вертикальных емкостей данного объема (300 м3) применяются понтонные конструкции только первого варианта, так как они самые простые и отлично подходят для таких резервуаров. Состоит понтон из настила и ребер, которые образуют незакрытые соты – отсеки. Выполняются они из средней зоны настила, который тоже производится по технологии рулонирования, – это восьмиугольный лист металла с 6 или 8 коробками, образованными днищами и стенками.

рвс 300

Кольцевые незакрытые отсеки конструкции придают понтону жесткость и плавучесть, которая особенно необходима в процессе сливо-наливных работ. Во время изменения уровня хранимого продукта центральная зона настила может полностью затапливаться, но даже это не несет опасности для понтона, так как за счет кольцевых отсеков он все равно будет оставаться на плаву.

Чтобы понтон не повернулся внутри емкости, в конструкцию добавлена вертикальная труба. Это направляющая деталь, устанавливаемая по центру днища. В нижней точке понтон упирается в консоль трубы, также его поддерживают специальные кронштейны, смонтированные на внутренней стороне стенки. В результате поворот понтона становится невозможен.

Для оформления заказа или уточнения интересующих вас вопросов вы можете связаться с нами по номеру 8(495)540-52-83 или направить запрос на нашу электронную почту zakaz@kaskadmetall.ru. Мы среагируем в ближайшее время и предоставим исчерпывающие консультации.

Доставка заказа осуществляется во все регионы РФ, а также в страны СНГ. Установку металлоконструкций выполняют аттестованные специалисты.
