Описание и область применения БАГВ-100

Бак-аккумулятор горячей воды номинальным объемом 100 м³ конструктивно представляет собой вертикальный резервуар с дном и крышей плоской формы. БАГВ-100 обычно устанавливают на песочную подушку, либо готовый фундамент, данный тип резервуаров особенно востребован в энергетической промышленности (в первую очередь это предприятия ТЭЦ, ТЭС и тд.). Также резервуары БАГВ-100 часто приобретаются для котельных небольших коттеджных поселков или крупных торговых центров.

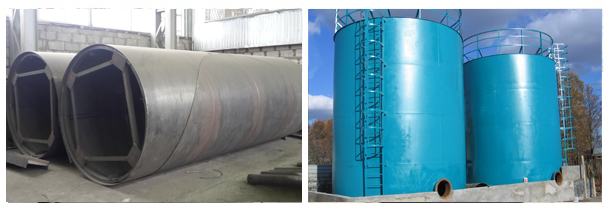

багв 100

Стоимость от 889 250 руб.

Конструкция и комплектация

В стандартной комплектации резервуар БАГВ-100 от ООО «Каскад-металл» поставляется в рулонном виде. Монтаж бака осуществляется на месте, что обусловлено большими габаритами резервуара. В собранном виде БАГВ-100 имеет высоту 5960 мм при внутреннем диаметре 4730 мм. Толщина стенки составляет 4-6 мм (это рекомендованные параметры для данного вида резервуарного оборудования).

Баки-аккумуляторы могут изготавливаться из черных сталей ст.3 и 09Г2С, возможно изготовление резервуаров из нержавейки. Стандартная комплектация БАГВ-100 включает в себя стенку (в рулонной поставке), крышку и днище, лестницу (стандартная стремянка, кольцевой или шахтный вариант), люки и патрубки, площадка для обслуживания, а также крепления для теплоизоляции.

Чаще всего мы поставляем резервуары БАГВ-100 вместе с комплектом теплоизоляции, который монтируется на месте эксплуатации бака. Изоляционный материал представляет собой минеральную вату толщиной 50-150 мм, поверх которой укладывается оцинкованный лист металла толщиной 0,7 мм. Это стандартный вариант теплоизоляции, по желанию заказчика специалисты могут нанести на поверхность резервуара пенополиуретан (ППУ), который сверху покрывается слоем специальной краски для защиты от солнечного ультрафиолета.

Если подогревание воды в БАГВ-100 невозможно при помощи пара, специалисты ООО «Каскад-металл» могут установить систему электрического обогрева. Данная система выполняется в двух вариантах – внутренний подогреватель врезного типа, либо обогревающая лента, которая устанавливается на поверхность бака снаружи. Дополнительно система нагрева может быть укомплектована датчиками и/или шкафом управления для полной автоматизации процесса обогрева.

Антикоррозийная защита

С целью увеличения срока службы БАГВ-100 резервуар снаружи покрывается специальными составами, защищающими его от агрессивных проявлений внешней среды. Также резервуар дополнительно может быть покрыт антикоррозийной защиту изнутри, чтобы исключить воздействие на него хранимого продукта.

Для внутренней антикоррозийной защиты специалисты ООО «Каскад-металл» чаще всего используют цинконаполненную эмаль ЦВЭС, которая, кроме прочего, соответствует требованиям СанПин для покрытий, применяемых в резервуарах для хранения технической и питьевой воды. Наружную поверхность резервуара покрывают грунт-эмалью класса ХВ, однако по желанию заказчика могут быть использованы любые другие варианты покрытия.

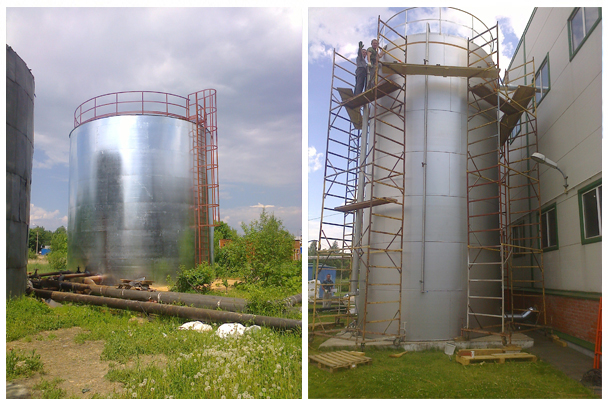

багв 100

Монтаж

ООО «Каскад-металл» транспортирует БАГВ-100 во все регионы России и стран СНГ, а также осуществляет монтаж изготавливаемых резервуаров. Мы обладаем полным перечнем разрешительной документации (включая свидетельство СРО), исключительный опыт работы и применение самого современного оборудования позволяет нам реализовывать любые задачи в кратчайшие сроки.

Стандартный перечень монтажных работ включает в себя разгрузку бака в пункте назначения,установку и сборку металлоконструкций, проведение гидроиспытаний, нанесение антикоррозийной защиты и монтаж теплоизоляции, в завершении – полный комплекс пусконаладочных работ, который позволит оценить работоспособность и надежность системы.

Параметр:

Значение:

Номинальный объем, м3

100

Температура воды, ºС, max

+95

Плотность продукта, т/м3

1

Высота бака, мм

5960*

Диаметр бака, мм

4900*

Толщина днища, мм

4*

Количество поясов стенки, шт

4*

Толщина стенки, мм

4*

Заказ бака-аккумулятора

Мы работаем с типовыми и индивидуальными проектами любой сложности. Для заказа БАГВ-100 свяжитесь с нами по телефону 8(495)540-52-83 или направьте заявку на наш электронный адрес zakaz@kaskadmetall.ru. Наши специалисты в кратчайшие сроки проведут расчет стоимости заказа и предоставят Вам исчерпывающие консультации по любому вопросу.

скачать опросный лист
