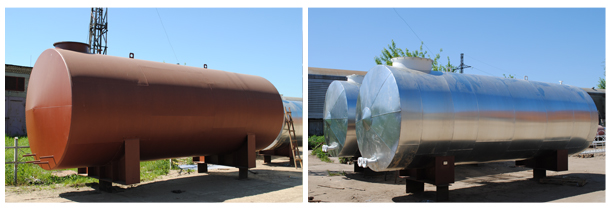

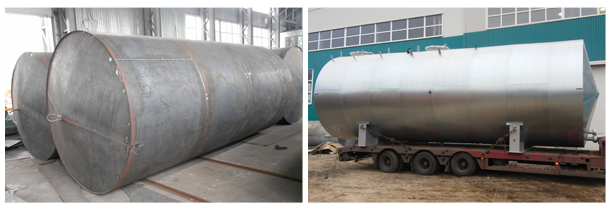

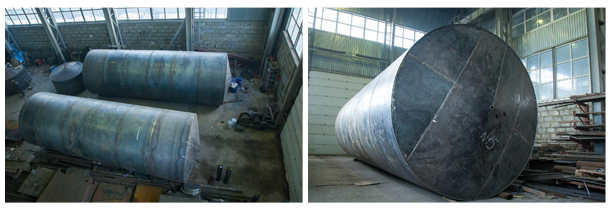

Резервуар горизонтальный РГС-50 выполняется из сталей марок СТ3, 09Г2С, 12Х18Н10Т и AISI 304 в строгом соответствии с ГОСТ и ТУ3615-003-24407019-2016. Емкость РГС-50 имеет номинальный объем 50 кубических метров, ориентирована на рабочее давление 0,05 МПа. Возможно использование в температурном диапазоне от -60 до 60 градусов по Цельсию.
ХАРАКТЕРИСТИКИ РГС-50
Метрические характеристики резервуара РГС-50 таковы: длина 11450 мм, диаметр 2800 мм, общая масса в типовом исполнении 3,7 тонн. Цена РГС-50 определяется в основном установкой дополнительного оборудования, типом модификации (например, двустенный вариант РГСД-50), необходимостью дополнительной теплоизоляции и антикоррозийного покрытия. Мы делаем РГС-50 во всех возможных вариантах с любым дополнительным оборудованием.
Наши резервуары проходят полный перечень гидроиспытаний, каждое изделие получает индивидуальный паспорт с их результатами. Для изготовления РГС-50 мы используем строго сертифицированные материалы, четко соблюдаем все оговоренные сроки и поставляем продукт в готовом виде. Поставка по частям с целью сборки на месте обоснована лишь для емкостей с объемом от 100 кубических метров.
КОМПЛЕКТАЦИЯ ПОСТАВКИ РГС-50
В типовой комплект горизонтального резервуара РГС-50 входят:
- обечайка (одностенный корпус);
- днища и опоры для монтажа;
- опорные диафрагмы;
- промежуточные кольца жесткости;
- технологические люки;
- технологические горловины;
- строповочные элементы для перевозки.
В качестве дополнительного оборудования на емкость РГС-50 могут быть установлены следующие компоненты:
- доп опоры и ложементы;
- доп площадки и лестницы;
- сливо/заливные патрубки;
- система подогрева;
- средства контроля;
- сигнализационная аппаратура;
- другое навесное оборудование.
Для стальных резервуаров РГС-50 допустимо максимальное рабочее давление 0,07 МПа. Установка емкости выполняется на специальные металлические или железобетонные опоры. РГС-50 повсеместно используются на нефтебазах, но не только для хранения нефти и смежных продуктов. Такие резервуары универсальны и подходят даже для хранения питьевой воды.
ДВУХСЕКЦИОННЫЕ РЕЗЕРВУАРЫ
Цена РГС-50 разнится в зависимости от количества секций. Мы делаем одно/двух/много секционные емкости. Под секцией подразумевается внутренняя камера, их может быть несколько и все они будут абсолютно независимы и герметичны. Кроме того, как уже упоминалось, мы выпускаем двустенные емкости РГС-50, они получают приписку «Д», то есть называются РГСД-50.
Преимущество двустенных горизонтальных резервуаров РГС-50 заключается в том, что они лучше защищены от резгерметизации. То есть если внутренний корпус по той или иной причине потерял герметичность, вы сразу же узнаете об этом, а продукт не попадет во внешнюю среду. Между двумя корпусами такой емкости (внутренний и внешний защитный) располагается антифриз или сжиженный газ.
ТЕПЛОИЗОЛЯЦИЯ И ПОДОГРЕВАТЕЛЬ
В ряде случаев цена РГС-50 повышается, если необходима установка теплоизоляции. Теплоизоляция позволяет защитить хранимый продукт от воздействия низких температур внешней среды. Для поддержания необходимой температуры хранимого продукта применяется система подогрева – электрическая или пароводяная:
- Пароводяная система подогрева РГС-50 конструктивно представляет собой змеевик, по которому может пропускаться пар, горячая вода, либо раствор ДЭГа, нагретый до 60%.
- Электронагревательная система РГС-50 включает в себя кабельный модуль нагрева, подключенный к распределительному блоку и пульту управления с датчиками и регуляторами.
Внешняя теплоизоляция выполняется из жесткого пенополиуретана, который наносится методом напыления. В зависимости от специфики хранимого продукта и условий эксплуатации внешние и внутренние поверхности стального резервуара РГС-50 могут быть покрыты различными антикорами. Мы реализуем проекты любой сложности и даем целевые консультации.
ЦЕНА РЕЗЕРВУАРА РГС-50
Если у Вас возникли какие-то вопросы или Вы хотите заказать изготовление резервуара РГС-50 в типовом или индивидуальном варианте, заполните опросный лист и направьте заявку на контактный электронный адрес zakaz@kaskadmetall.ru или звоните по телефону 8(495)540-52-83.
Сертификаты
Сертификат соответствия техническому регламенту таможенного союза ТР ТС 032 (для емкостного оборудования под давление)
Сертификат соответствия таможенному союзу ТР ТС 010 (для горизонтальных и вертикальных резервуаров объемом до 200 м³, а также для подземных емкостей)
Сертификат соответствия ГОСТ Р (для вертикальных резервуаров объемом более 200 м³)
Свидетельство Роспотребнадзора и ГОСТ Р (для пищевых емкостей)
Свидетельство о допуске СРО (для монтажа выпускаемых емкостей и резервуаров)
Технология сварки, применяемая специалистами ООО «Каскад-металл», аттестована в системе НАКС
Международный сертификат стандарта ИСО-9001 подтверждает наивысший уровень системы менеджмента качества
