БАГВ-700

Бак-аккумулятор горячей воды номинальным объемом 700 м³ изготавливается из стали, имеет вертикальный тип расположения, устанавливается на песчаную подушку или готовый фундамент. Днище БАГВ-700 имеет плоскую форму, крыша коническая, конструктивно данная емкость похожа на стандартные вертикальные резервуары для хранения нефтепродуктов, однако в данном случае бак рассчитан на хранение горячей воды.

Стоимость от 3 275 029 руб.

Описание и область применения

Температурный режим хранимой в баке-аккумуляторе воды может достигать 95°C, такие резервуары широко применяются в коммунальных хозяйствах и на предприятиях теплоэнергетического сектора. Задача бака-аккумулятора состоит в том, чтобы накапливать горячую воду в период низкого разбора, а затем распределять ее в момент пиковой нагрузки. Бак пополняется перманентно при уменьшении уровня воды в нем.

багв 700

Конструкция и комплектация

В разделе «Типовые проекты» размещены параметры стандартного варианта БАГВ-700, который специалисты ООО «Каскад-металл» могут изготовить в кратчайшие сроки с полным соблюдением надлежащих требований качества и безопасности. Мы также выполняем проекты по индивидуальным схемам, стандартный вариант может быть изменен по ряду параметров в соответствие с пожеланиями заказчика.

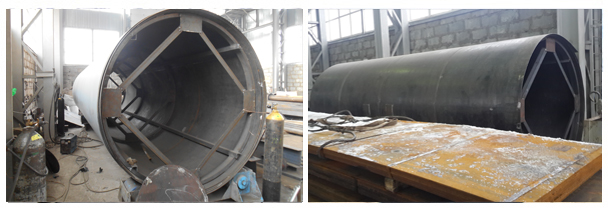

Наши специалисты используют новейшие методики и самое современное оборудование, в сочетании с квалификацией экстра-класса и выдающимся опытом работы это позволяет нам изготавливать баки-аккумуляторы любой сложности. В типовом исполнении БАГВ-700 имеет диаметр 10430 мм, а его высота составляет 8940 мм. Так как бак довольно большой, он транспортируется на место эксплуатации в рулонном варианте (такой вариант наиболее компактен, удобен и надежен).

Если же монтаж БАГВ-700 предполагается выполнять в стесненных условиях, то возможно исполнение в полистовом виде, сборка осуществляется на месте монтажа. Стандартная комплектация такого бака включает в себя следующие конструктивные элементы:

  • стенка и днище в рулонном варианте на катушке;
  • крыша щитового типа;
  • лестница (стремянка, шахтная или кольцевая);
  • люки и патрубки в комплекте;
  • площадка обслуживания (с ограждением);
  • бандажи для укрепления стенки против лавинного разрушения;
  • крепления для теплоизоляции.

Также БАГВ-700 может быть укомплектован дополнительными прокладками, ответными фланцами, приборами КИПиА и другим технологическим оборудованием. По желанию заказчика в поставку может входить комплект антикоррозийных и теплоизоляционных покрытий выбранного вида, а также пароподогреватель или система электрического обогрева.

Электрообогрев может быть выполнен в виде внутреннего врезного электронагревателя или внешней нагревательной ленты. Дополнительно система электрического обогрева может быть укомплектована щитом управления, который позволяет полностью автоматизировать процесс нагрева.

багв 700

Теплоизоляция и антикоррозийное покрытие

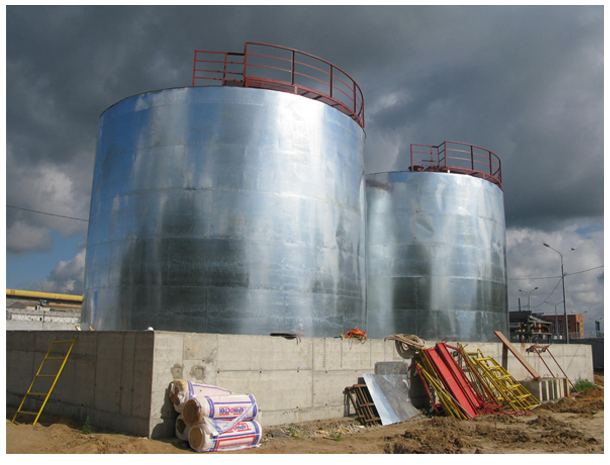

В качестве теплоизоляционного материала для БАГВ-700 чаще всего используют утеплитель из минеральной ваты толщиной 50-150 мм (этот параметр выбирается в зависимости от условий эксплуатации). Сверху укладывается оцинкованный лист (гладкий или профилированный), толщина листа оптимально составляет 0,7 мм.

В соответствии с указаниями заказчика теплоизоляция может быть выполнена из плит типа «Пеноплекс», либо напылением пенополиуретана (ППУ). Теплоизоляция бака – очень важный момент, который напрямую влияет на эксплуатационные характеристики резервуара.

Другая концептуальная позиция – это антикоррозийное покрытие. Для того, чтобы бак-аккумулятор служил долго и с течением времени не терял своих функциональных свойств, его надлежит надежно защищать от агрессивных проявлений внешней среды при помощи антикоррозийного покрытия. Также специальное покрытие рекомендуется наносить на внутреннюю поверхность резервуара, чтобы исключить влияние хранимого продукта.

В качестве внутренней антикоррозийной защиты мы применяем эмаль ЦВЭС, которой можно покрывать емкости, хранящие питьевую воду. Для внешней защиты используется грунт-эмаль типа ХВ 0278. По желанию заказчика мы можем использовать любые другие материалы. Также снаружи бак может быть выкрашен в корпоративные цвета с нанесением логотипа.

Параметр:

Значение:

Номинальный объем, м3

700

Температура воды, ºС, max

+95

Плотность продукта, т/м3

1

Высота бака, мм

9000*

Диаметр бака, мм

10430*

Толщина днища, мм

4*

Количество поясов стенки, шт

6*

Толщина стенки, мм

Iпояс-9* мм IIпояс -7* мм IIIпояс - 5* мм IV-VIпояс -4* мм

Монтаж и стоимость БАГВ-700

ООО «Каскад-металл» не только изготавливает баки-аккумуляторы, но также оказывает услуги по их монтажу и транспортировке в любые регионы РФ и страны СНГ.У нас есть вся разрешительная документация, включая подтверждение аттестации сварочного производства и свидетельство СРО о допуске к монтажным работам (все эти документы представлены в разделе «Сертификаты»).

Мы выполняем доставку и разгрузку заказанных металлоконструкций, их сборку и установку, нанесение антикоррозийного покрытия и теплоизоляции, пусконаладочные работы и гидроиспытания. По окончанию работ Вы получаете паспорт на резервуар. Чтобы уточнить стоимость типового или индивидуального проекта БАГВ-700, свяжитесь с нами по телефону 8(495)540-52-83 или напишите на электронную почту zakaz@kaskadmetall.ru.Мы всегда открыты для сотрудничества и готовы предоставить исчерпывающие консультации по любому вопросу.
