РЕЗЕРВУАР СТАЛЬНОЙ РВС 1000

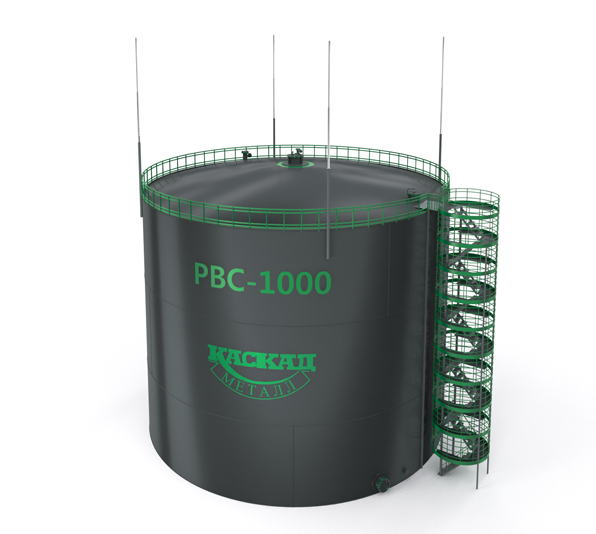

Резервуар РВС-1000 представляет собой вертикальную стальную емкость номинальным объемом 1000 м3.

Такие емкости ввиду большого объема и удобной конструкции получили обширное распространение, сегодня они используются практически во всех производственных областях. В них хранят нефть и продукты на ее основе (включая ГСМ), пищевые и химические реагенты, запасы технической и питьевой воды.

рвс 1000

Стоимость от 3 695 711 руб.
заказать

ЦЕНА СТАЛЬНОГО РЕЗЕРВУАРА РВС-1000

Стоимость РВС-1000 может меняться в зависимости от конструкции, ведь специалисты ООО «Каскад-металл» могут изготавливать как типовые изделия, так и резервуары, соответствующие индивидуальным проектам. В зависимости от условий эксплуатации (в первую очередь – температуры воздуха) мы производим резервуары РВС-1000 из следующих материалов:

  • углеродистая сталь марки ст.3 (применяется в условиях, в которых температура воздуха не опускается ниже -40С°);
  • низкоуглеродистая сталь марки 09Г2С-12 (оптимальна при температуре воздуха до -60С°).

В зависимости от продукта, который предполагается хранить в емкости, резервуар РВС-1000 может быть изготовлен из нержавеющих или кислотостойких сталей (актуально для пищевой и химической промышленности ввиду соответствия санитарно-гигиеническим нормам). Также индивидуально подбирается внутреннее антикоррозийное покрытие (при необходимости).

рвс 1000

КОМПЛЕКТАЦИЯ РЕЗЕРВУАРА СТАЛЬНОГО РВС-1000

По желанию заказчика возможна установка теплоизоляции и подогревателя:

  • электрического;
  • пароводяного.

Его можно смонтировать снаружи или внутри резервуара. Что касается теплоизоляции, то снаружи, для защиты от атмосферных осадков, емкость покрывается листом алюминия или оцинкованной стали толщиной не менее 0,7 мм.

Технические характеристики РВС-1000 практичны и функциональны:

  • высота стенки составляет 9000 мм;
  • внутренний диаметр – 12 330 мм;
  • толщина стенок, днища и крышки равна 5 мм в стандартном исполнении.

При необходимости емкость может быть снабжена любым дополнительным оборудованием в соответствии с техническим заданием заказчика. Цена изделия будет меняться в зависимости от комплектации.

Специалисты ООО «Каскад-металл» изготавливают резервуары данного объема в полистовом варианте, если речь идет о толстолистовой стали толщиной от 10 мм, а также в том случае, если монтаж емкости затруднен. Во всех остальных ситуациях приоритет отдается рулонному исполнению.

рвс 1000

Технические характеристики

Наименование:

Значение:

Номинальный объем, м3

1000

Внутренний диаметр, мм

12330

Высота стенки, мм

9000

Толщина листового проката



стенки, мм

5

днища, мм

5

крыши, мм

5

Припуск на коррозию, мм

-

Масса конструкций



стенки, кг

14240

днища, кг

4970

крыши бескаркасной, кг

5440

лестница шахтная, кг

2600

лестница кольцевая, кг

1500

лестница — стремянка, кг

400

люка и патрубки, кг

756

площадка обслуживания и ограждения, кг

1400

Упаковка, кг

1100

Резервуары РВС-1000 специалисты нашего завода выполняют строго в соответствии с нормативами ГОСТ и СНиП. Мы делаем емкости в типовом и нестандартном исполнении с учетом любых пожеланий заказчика.

Возможно изготовление любого дополнительного оборудования.

Мы наносим антикоррозийное покрытие, делаем утепление и гидроизоляцию, всегда можем порекомендовать заказчику материалы, которые лучше всего подойдут в конкретной ситуации, либо будем строго следовать вашим указаниям.

Кроме собственно изготовления и поставки резервуарного оборудования по РФ и в страны СНГ, мы также предлагаем высококлассные услуги по установке емкостей и проведению пусконаладочных испытаний, которые проводятся на основании типовой документации. По итогам в паспорт изделия заносятся все полученные результаты.

Наш завод имеет все надлежащие сертификаты, позволяющие нашим специалистам изготавливать резервуары РВС-1000 и монтировать их в любых эксплуатационных условиях.

Если у вас есть какие-то вопросы, или вы готовы оформить заказ, позвоните нам по телефону 8(495)540-52-83 или отправьте письмо на электронную почту zakaz@kaskadmetall.ru. Мы всегда на связи и готовы к взаимовыгодному сотрудничеству.

Специфика емкостей РВС-1000 – днище

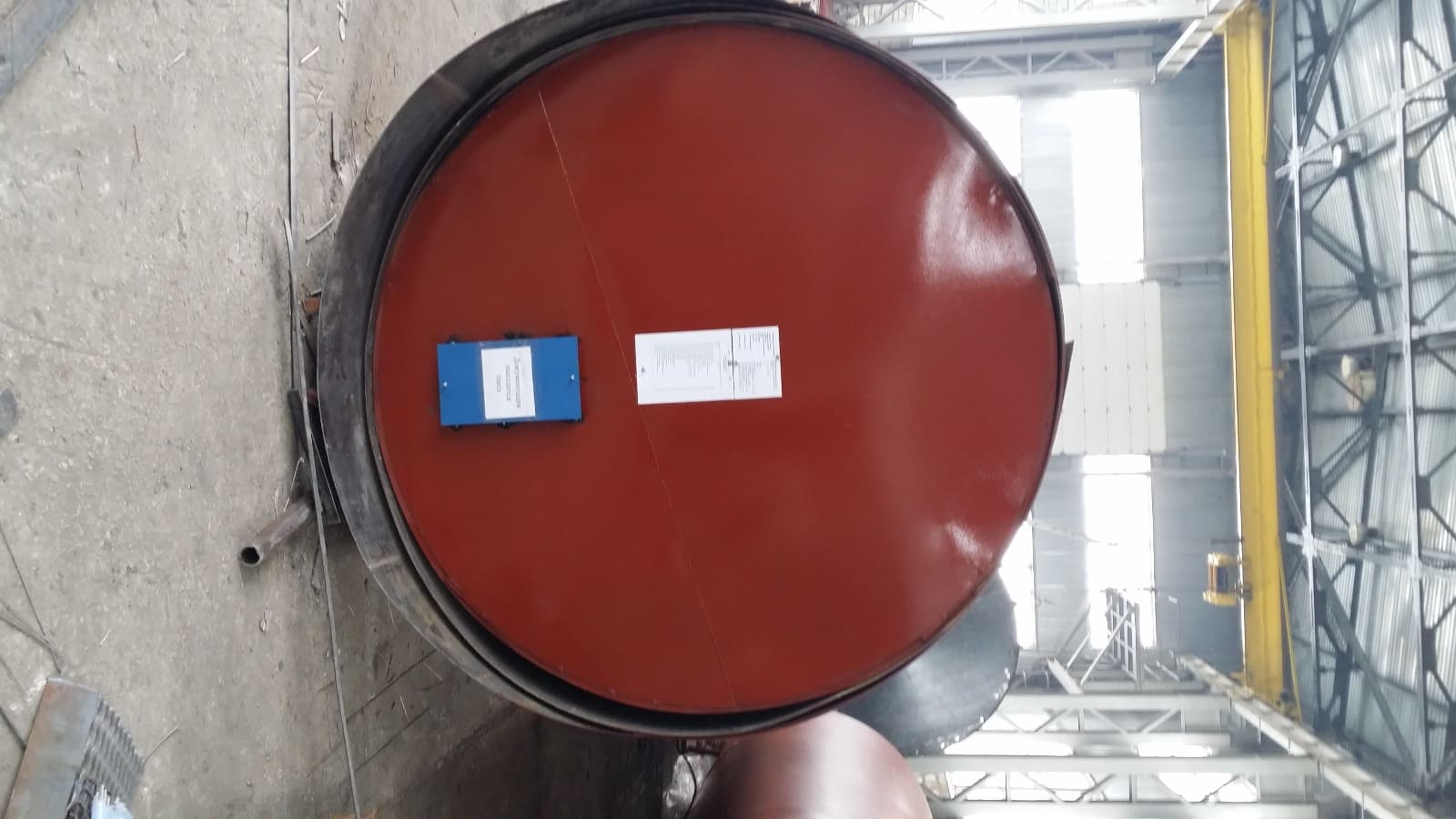

Для емкостей данного типа и объема изготавливаются стандартные плоские днища без окраек. Материал детали – углеродистая сталь ВСт3пс5 или другая по требованию заказчика. Деталь выполняется согласно ГОСТ и другим регламентам при помощи технологии рулонирования на заводском оборудовании.

В процессе проката листа на нем неизбежно появляются хлопуны, более того – они увеличиваются в размерах от деформаций при сварке. С целью уменьшения риска появления дефектов для изготовления днищ используются листы не тоньше 5 мм. Это также позволяет сохранить требуемую геометрию детали.

Специфика емкостей РВС-1000 – стенка

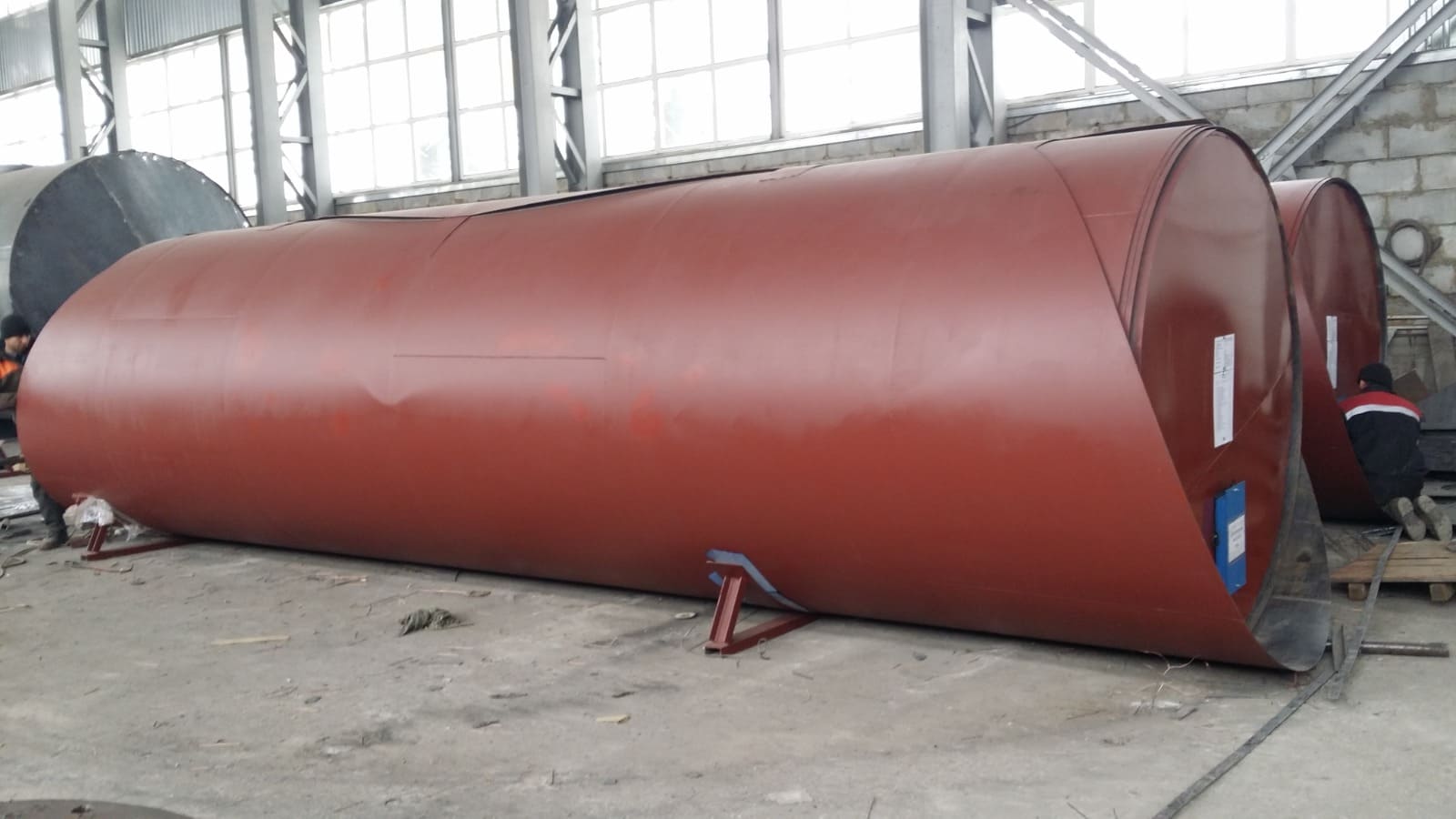

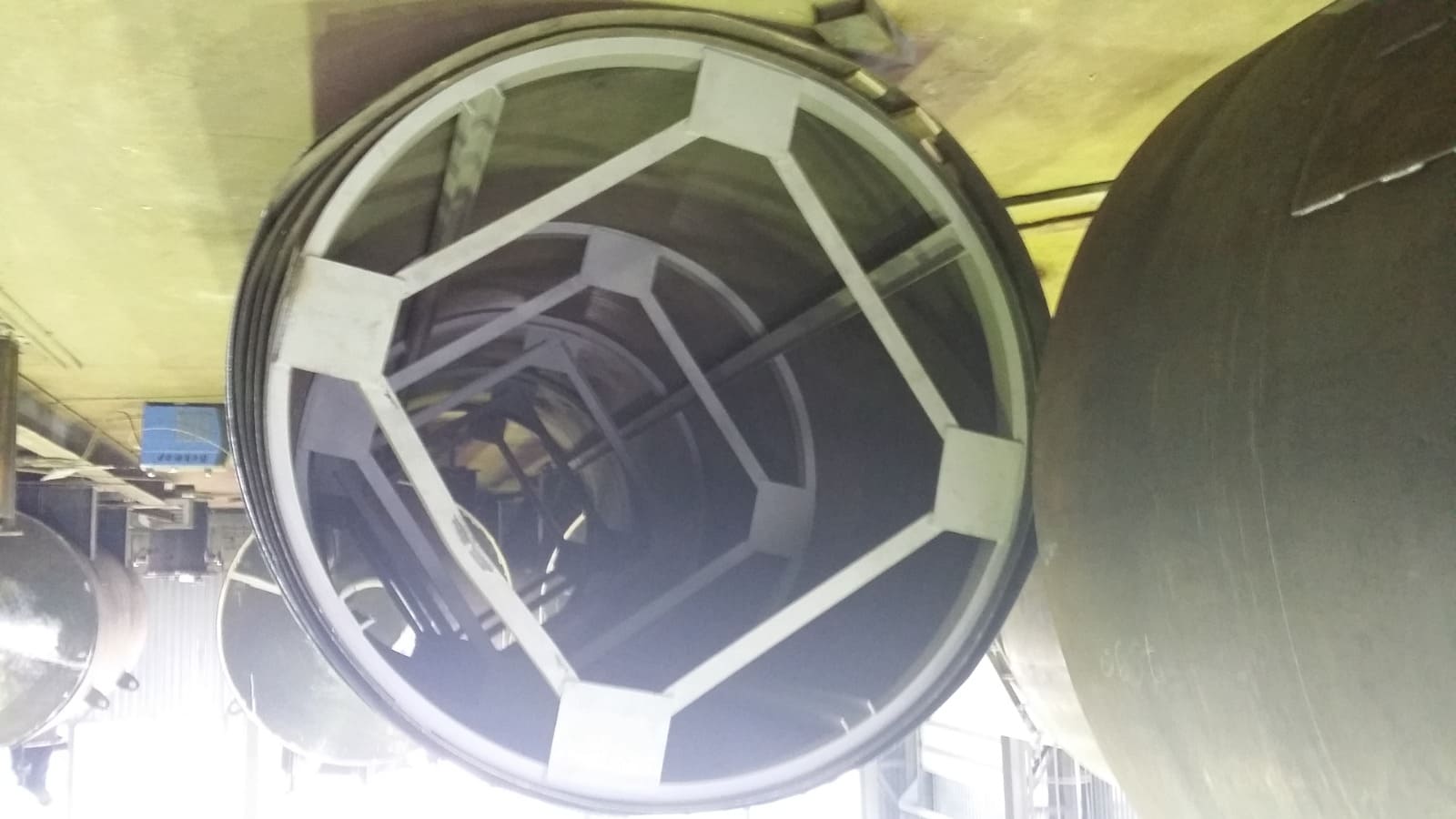

Стенка для РВС объемом 1000 м3 выполняется по той же технологии, что и днище – методом рулонирования. Конструктивно она представляет собой цилиндрическую оболочку замкнутого типа.

Кромка у исходного полотна строго прямолинейная, общая форма заготовки – прямоугольная. Как правило, ввиду технологической сложности изготовления прокатного листа требуемой величины деталь соединяется из нескольких листов 1,5x6 м.

Места вертикальных швов делаются с разбежкой. В продольной плоскости стыки, находящиеся в локациях кромок, специальным образом оставляются с недоваренными зонами – это необходимо для последующей сварки в месте зубчатого стыка.

Радиус и высота детали закономерно определяются объемом емкости, которую требуется изготовить. В высоту полотно разделено на так называемые пояса – по ширине они соответствуют ширине исходных сегментов, то есть 1,5 м. Поясам присваивается нумерация снизу вверх.

Специфика емкостей РВС-1000 – понтон

С точки зрения устройства изготавливаемые на заводах понтоны могут относиться к одному из 3 типов – собственно понтонный с отсеками, поплавковый (выполняется из заготовок рулонных), «Альпон» (технически также поплавковый, но заготовки не рулонные, а сборные – из алюминия).

Учитывая конструктивные возможности РВС-1000, для емкостей данного объема могут быть изготовлены понтоны любого вида.

рвс 700

Понтоны первого типа

Проще всего изготавливаются понтоны с открытыми отсеками кольцевой формы – это первый тип.

Они представляют собой внутренние крышки, состоящие из ребер и настила, ребра формируют собственно отсеки.

Эти плавучие защитные конструкции изготавливаются из средней зоны настила – 6 либо 8 коробов со стенками и днищами и восьмиугольная основа.

Кольцевые отсеки представляют именно то конструкторское решение, которое обеспечивает понтону жесткость и стабильность при наливе/сливе воды в резервуар. При этом даже если центральная часть будет затоплена, благодаря понтону данного типа будет создан требуемый резерв плавучести.

рвс 700

К днищу емкости ровно по центру крепится труба – это направляющий элемент, который необходим, чтобы понтон при движении внутри емкости не мог повернуться. В нижней позиции для обеспечения большей надежности понтон фиксируется не только трубой, деталь также опирается на кронштейны, прикрепляемые к стене емкости в соответствующих местах.

Понтоны 2 и 3 типов

Второй тип понтона – это круглая основа с наваренными полосами металла – 2 полосы идут прямо, и 1 имеет кольцевую форму. Основа и полосы образуют единое пространство. Полосы имеют пропуск на коррозию и составляют всего 5 мм в толщину.

Понтон третьего типа – это настил с поплавками трубчатого типа – линейными и кольцевыми. Дополнительно для соединения настила и поплавков применяются кольца жесткости, обеспечивающие конструкции прочность и стабильность.
