РЕЗЕРВУАР СТАЛЬНОЙ РВС 700

рвс 700 рвс 700 рвс 700 рвс 700 рвс 700
Стоимость от 3 075 029 руб.

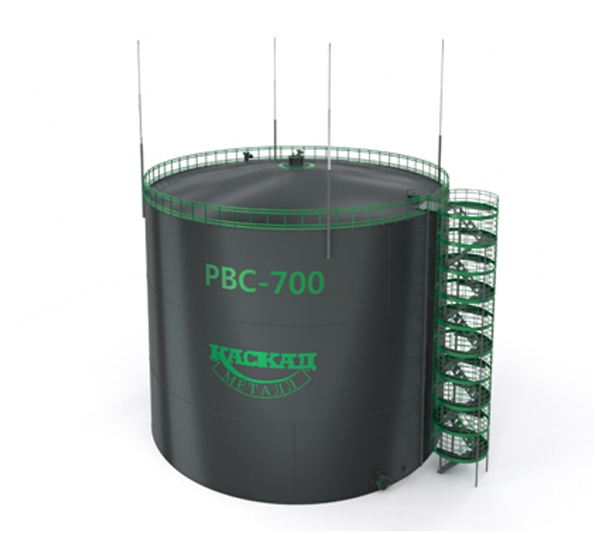

Резервуар РВС-700 представляет собой вертикальную стальную емкость, которая может использоваться:

  • для хранения темных и светлых нефтепродуктов;
  • в качестве баков-аккумуляторов для технической и питьевой воды;
  • для хранения пожарных запасов воды;
  • в пищевой промышленности.

Удобная конструкция и практичный номинальный объем 700 м3 говорят в пользу универсальности емкостей данного типа.

ОБЛАСТЬ ПРИМЕНЕНИЯ РЕЗЕРВУАРА РВС 700

Цена на резервуары РВС -700 может варьироваться в зависимости от конфигурации конкретного изделия. Емкости изготавливаются из различных материалов, исходя из условий эксплуатации:

  • сталь марки ст.3 – оптимальна для климата, в котором температура не опускается ниже -40С°;
  • сталь марки 09Г2С – лучше подходит для районов крайнего Севера, где температура воздуха может опускаться до -60С°;
  • нержавеющие стали 12Х18Н10Т и 10Х17Н13М12Т – используются для хранения пищевых и химически опасных продуктов.

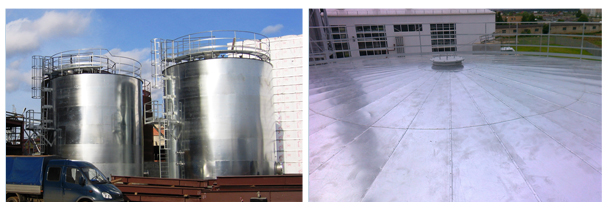

В зависимости от жесткости материала теплоизоляция емкости может быть реализована в полистовом (плитами) или рулонном (матами) исполнении, затем наносится покровный слой толщиной 0,7÷1,0 мм (из алюминиевого или оцинкованного листа). Резервуар РВС-700 по желанию заказчика может быть укомплектован наружным или внутренним подогревателем.

Возможно исполнение резервуара с дополнительной защитной стенкой.

КОМПЛЕКТАЦИЯ РЕЗЕРВУАРА СТАЛЬНОГО РВС-700

Технические характеристики РВС-700 оптимальны – при высоте стенки 9000 мм внутренний диаметр емкости составляет 10 430 мм. Толщина листового проката стенки, днища и крышки составляет минимум по 5 мм. Вес готового резервуара зависит от его комплектации:

  1. Масса стенки (толщина 5 мм), днища (толщина 5 мм) и бескаркасной крыши (толщина 5 мм) в сумме составляет 19 550 кг.
  2. Добавляется вес шахтной, кольцевой лестницы или лестницы-стремянки, патрубков и люка, ограждений, площадки для обслуживания и любого другого оборудования, которое может быть установлено в соответствии с техническим заданием, предоставляемым заказчиком.

Размеры РВС 700 м³ предполагают возможность удобного размещения емкости на любой территории, на подготовленный фундамент или песочное основание. Возможно изготовление резервуара по типовому или индивидуальному проекту.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование:

Значение:

Номинальный объем, м3

700

Внутренний диаметр, мм

10430

Высота стенки, мм

9000

Толщина листового проката



стенки, мм

5

днища, мм

5

крыши, мм

5

Припуск на коррозию, мм

-

Масса конструкций



стенки, кг

12040

днища, кг

3570

крыши бескаркасной, кг

3940

лестница шахтная, кг

2600

лестница кольцевая, кг

1200

лестница — стремянка, кг

400

люка и патрубки, кг

756

площадка обслуживания и ограждения, кг

1250

Упаковка, кг

1100

Наш завод выполняет стальные емкости РВС-700 не только в типовом, но и в нестандартном варианте в полном соответствии с пожеланиями заказчика. Мы работаем строго на основании требований ГОСТ и СНиП, что гарантирует высокое качество и безопасность наших изделий:

  1. Мы покрываем резервуары антикорами, ЛКМ, выполняем теплоизоляцию для эксплуатации в особо суровых условиях.
  2. Делаем усиленную гидроизоляцию (например, для емкостей с подземным типом размещения).
  3. Проводим пусконаладочные работы, выполняем все надлежащие проверки, включая гидроиспытания. Информация, полученная в ходе таких проверок, обязательно заносится в паспорт изделия.

Емкости мы доставляем по РФ и СНГ. Помимо производства и транспортировки резервуаров РВС-700 и других изделий, мы предлагаем широкий спектр услуг по дополнительным работам, включая монтаж металлоконструкций и установку технологического оборудования.

Все наши специалисты имеют высшую квалификацию, которая подтверждается государственными сертификатами. Разрешительные документы мы предоставляем в свободном доступе, гарантируя на 100% прозрачное сотрудничество.

Днище резервуара

Вертикальные емкости объемом 700 м3 широко применяются на промышленных объектах различного назначения и выполняются только с плоским днищем, которое не имеет окраек, так как в этом нет технической необходимости.

Материал изготовления – ВСт3пс5. Высокоуглеродистая сталь данной марки обладает оптимальными техническими характеристиками для изготовления днищ вертикальных резервуаров. Изготавливаются они на специальном оборудовании фабрик, выпускающих металлоконструкции. Производство выполняется по технологии рулонирования.

В процессе работы невозможно полностью избавиться от хлопунов и дефектов геометрии из-за сварки, однако эти нюансы можно минимизировать до незначительных за счет использования листа от 5 мм толщиной. Это решение также позволяет улучшить общую геометрию детали.

Стенка резервуара

Стенка емкостей представляет собой замкнутый цилиндр. Эта деталь тоже выполняется по технологии рулонирования из металлического полотна прямоугольного вида. Однако оно не является однородным – из-за большого объема изделия практичнее делать стенку из нескольких обособленных листов величиной 1,5x6 м. Они просто свариваются между собой, образуя единую деталь с прямолинейной кромкой.

Важный момент – конструкция швов в месте сваривания отдельных листов:

  • вертикальные швы реализуются с разбежкой;
  • горизонтальные (проходящие через кромки) получают в процессе сборки полотна стенки недоваренные участки – это делается специально, так как в этих местах позже будут привариваться зубчатые монтажные стыки.

Высота стенки, как и радиус цилиндра полотна, определяются объемом резервуара. Но вне зависимости от этого параметра стенка условно делится на так называемые пояса, образуемые листами, из которых было собрано полотно. Так как высота листов составляет 1,5 м, то такова же высота уровней-поясов. Нумерация их начинается от низа конструкции.

Понтон резервуара

Сегодня в вертикальных резервуарах применяют 3 варианта понтонных конструкций – собственно понтонные и поплавковые. Поплавковые делятся на собственно поплавковые (из элементов, выполненных методом рулонирования) и «Альпон» (собирается из алюминиевых сегментов). Однако в РВС-700 применяются только понтонные варианты ввиду наибольшей конструктивной целесообразности.

Особенность конструкции этих изделий заключается в том, что они имеют кольцевые отсеки и с технической точки зрения представляют собой наиболее простой вариант. Конструируются двумя составляющими – настилом и рядом ребер, которые и формируют отсеки. Ребра делают из средней зоны настила, сам же настил представляет собой восьмиугольное полотно с 6 или 8 коробами (состоят из днища и стенок).

Кольцевые отсеки – это важное инженерное решение для придания конструкции понтона необходимой жесткости. В противном случае понтон мог бы перевернуться или затонуть, особенно в процессе сливо-наливных работ, когда из-за изменения уровня хранимого продукта он испытывает повышенные нагрузки. Однако отсеки позволяют ему оставаться на плаву даже в том случае, если была затоплена центральная часть.

В нижней позиции понтон упирается в консоль направляющей трубы, расположенной посередине резервуара. Дополнительные элементы опоры для понтона – специальные кронштейны на внутренних стенках емкости. Направляющая труба не позволяет понтону повернуться, ограничивая его ход и делая деталь стабильнее.

Если вы решили оформить заказ на резервуар РВС-700 или хотите что-то уточнить, вы всегда можете позвонить по номеру 8(495)540-52-83 или отправить письмо нам на почту zakaz@kaskadmetall.ru. Мы ответим на все вопросы и предложим вам самые выгодные условия сотрудничества.
