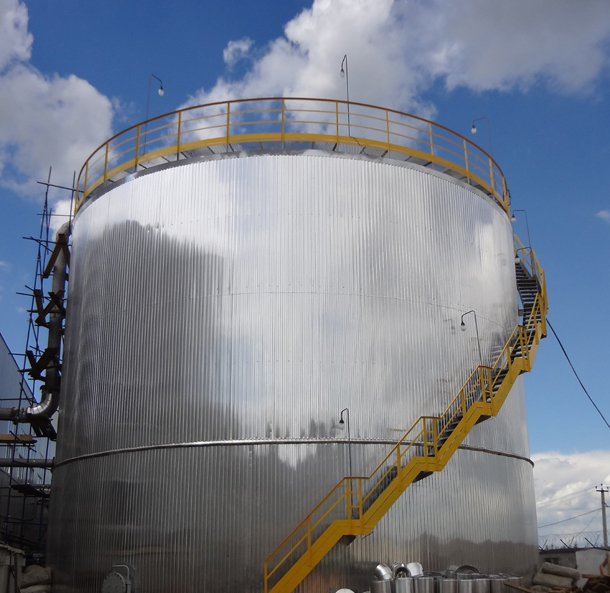

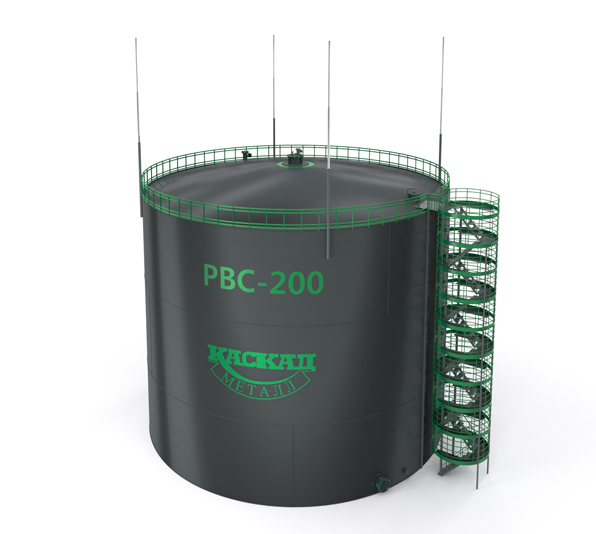

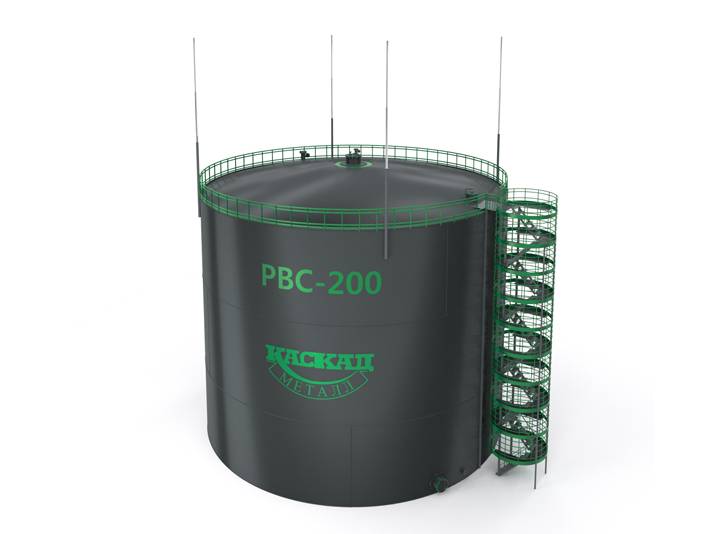

РЕЗЕРВУАРЫ СТАЛЬНЫЕ РВС 200

Резервуар РВС-200 представляет собой вертикальную цилиндрическую емкость, изготовленную из стали, объемом 200 м3. Из-за большого номинального объема и оптимальных габаритов емкости РВС-200 получили широчайшее распространение:

  • нефтяная промышленность (для хранения нефти, нефтепродуктов и технических масел);
  • объекты общего и частного домовладения (в качестве баков-аккумуляторов систем ГВС, емкостей для хранения противопожарных запасов, технической и питьевой воды);
  • пищевая промышленность (для хранения спиртов, растительных масел, подготовленной воды, сусла и других жидких ингредиентов);
  • химическая промышленность (для хранения химически активных веществ, по необходимости возможно нанесение соответствующего внутреннего покрытия).

рвс 200

В зависимости от предполагаемых условий эксплуатации резервуары вертикальные стальные 200 могут изготавливаться из различных материалов:

  • ст.3 (оптимально для локаций, где температура воздуха не опускается ниже -40°С);
  • 09Г2С -12 (подходит для более суровых условий, где температура может падать ниже -40°С).
Стоимость от 1 169 118 руб.
заказать


КОМПЛЕКТАЦИЯ СТАЛЬНОГО РЕЗЕРВУАРА РВС 200

Резервуар РВС -200, в котором предполагается хранить нефть или продукты на ее основе, лучше изготавливать из углеродистой или низкоуглеродистой стали. Эти же материалы подойдут для емкостей РВС-200, которые будут использоваться в качестве баков-аккумуляторов в системах ГВС, для хранения технической или питьевой воды.

Если же резервуар РВС-200 будет эксплуатироваться на объектах пищевой промышленности, необходимо применять материалы, соответствующие надлежащим санитарно-техническим требованиям. Это могут быть нержавеющие стали следующих марок:

  • 08х18н10 (Aisi-309);
  • 12х18н10т (Aisi-321);
  • 10х17н13м2т (Aisi-316).

рвс 200

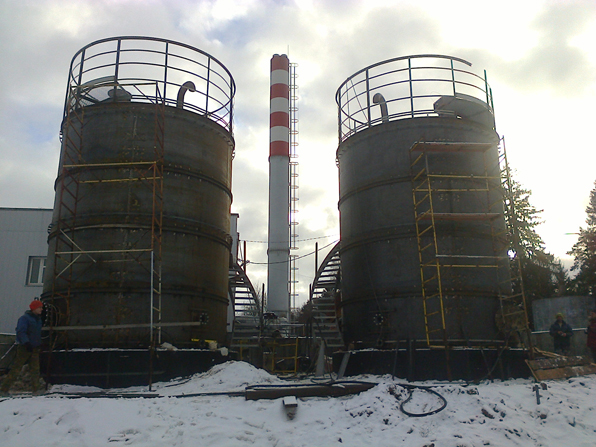

МОНТАЖ РЕЗЕРВУАРА РВС-200

Размеры РВС-200 универсальны и позволяют использовать емкости данного класса повсеместно. При диаметре 6630 мм их высота составляет 6000 мм, что оптимально как в плане транспортировки, так и с точки зрения монтажа.

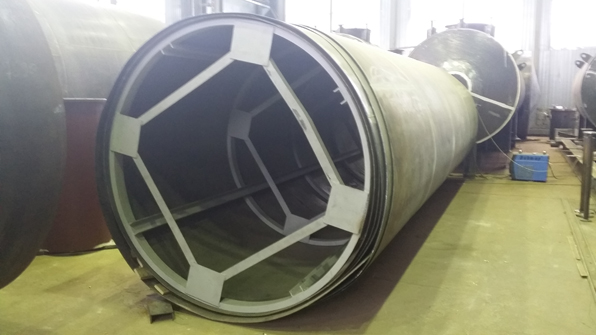

Емкости РВС-200 поставляются в рулонном или полистовом варианте, что зависит от условий монтажа: рулонный вариант проще, но в стесненных условиях оптимальна полистовая сборка.

рвс 200

Технические характеристики

Наименование:

Значение:

Номинальный объем, м3

200

Внутренний диаметр, мм

6630

Высота стенки, мм

6000

Толщина листового проката

стенки, мм

5

днища, мм

5

крыши, мм

5

Припуск на коррозию, мм

-

Масса конструкций

стенки, кг

5510

днища, кг

1460

крыши бескаркасной, кг

1670

лестница шахтная, кг

1840

лестница кольцевая, кг

820

лестница — стремянка, кг

190

люка и патрубки, кг

682

площадка обслуживания и ограждения, кг

746

Упаковка, кг

700

Резервуары РВС-200 и сопутствующее технологическое оборудование наш завод выполняет на основании типовой документации (включая законодательно установленные сертификаты), с которой вы можете ознакомиться в соответствующем разделе нашего сайта. Все работы соответствуют требованиям ГОСТ и СНиП.

Мы производим установку выполненного нами оборудования и дополнительной аппаратуры, а также наносим антикоры и другие покрытия на резервуары, проводим полный комплекс пусконаладочных проверок. По результатам каждое изделие получает типовой паспорт, в котором указывается соответствие заявленным эксплуатационным характеристикам.

Мы производим резервуары РВС-200 в соответствии с пожеланиями заказчика: это может быть как типовая емкость номинального объема, так и нестандартное оборудование, выполненное по оригинальной схеме.

Мы всегда идем навстречу клиенту и в полной мере выполняем свои обязательства.

Днище резервуара

Емкости РВС-200, широко применяемые для хранения нефти, нефтепродуктов, аммиачной воды и прочих жидкостей, изготавливаются с плоскими днищами, не снабженными окрайками, так как для этого нет технической необходимости.

ВСт3пс5 – марка стали, традиционно используемая в производстве таких днищ. Высокоуглеродистая сталь обеспечивает оптимальное сочетание надежности и легкости конструкции.

Днище выполняется по технологии рулонирования, а для этого необходимо специальное оборудование, используемое на заводах, профессионально изготавливающих металлоконструкции. При этом в процессе производства используются листы толщиной более 5 мм – это позволяет минимизировать образование хлопунов, а также дефектов поверхности, обусловленных сваркой, улушчить геометрию изделия.

Стенка РВС 200

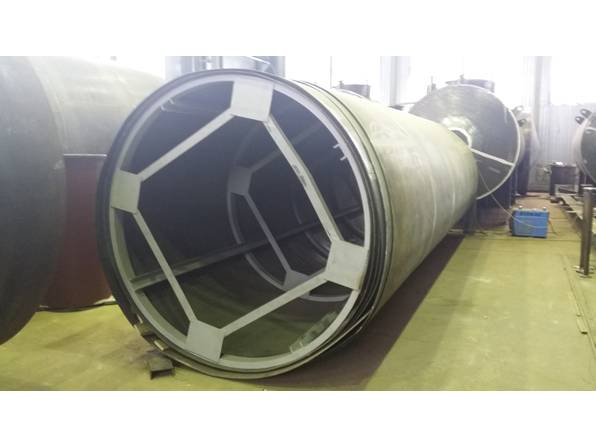

Стенка на емкостях искомого типа выполняется замкнутой. Конструктивно это цилиндрическая оболочка, выполняемая на заводе по технологии рулонирования, как и большинство аналогичных деталей. Кромки искомого полотна прямолинейные, само полотно – прямоугольное.

Сваривается стенка всегда из нескольких обособленных листов, оптимальная величина которых для такого объема составляет 1,5x6 м.

рвс 200

Вертикальные швы на заводе-изготовителе выполняются с разбежкой. Горизонтальные швы, которые располагаются у кромок, оставляют с участками без сварки. Это необходимо, чтобы в недоваренных местах затем можно было надежно приварить зубчатый монтажный стык.

Радиус и высота стенки РВС определяется объемом изделия: это справедливо для всех вертикальных конструкций. Однако стенка в любом случае для удобства делится на уровни-пояса, которые формируются как раз листами, используемыми в изготовлении стены. Высота их составляет 1,5 м, то есть соответствует ширине исходных листов. Пояса нумеруются снизу вверх.

Понтон вертикального стального резервуара 200

Понтоны, применяемые для стальных емкостей, могут относиться к одному из 3 видов:

  • понтонные;
  • поплавковые (делается из заготовок);
  • поплавковые «Альпон» (выполняется из сборных алюминиевых частей).

На РВС-200 устанавливают именно понтонный вариант.

Эти конструкции отличаются открытыми отсеками кольцевого вида. С точки зрения изготовления они не могут быть выполнены без специального оборудования и высокой квалификации, хотя технически это самый простой вариант понтона. Формируются двумя элементами – настилом и ребрами. Понтон в этом случае выполняет защитную функцию, будучи плавучим устойчивым элементом, размещенным внутри резервуара.

рвс 200

Ребра понтона соединяются в отсеки, которые ничем не закрываются. Они делаются из центральной зоны настила, который представляет собой выполненное по технологии рулонирования полотно восьмиугольной формы.

Коробов, которые состоят из днища и стенок, обычно либо 6, либо 8. Кольцевые отсеки изготавливаются для того, чтобы придать жесткость понтону. Ведь в процессе сливо-наливных операций он активно перемещается, и ему нужен ресурс плавучести, особенно если центр оказывается под поверхностью хранимого продукта.

Теоретически понтон может повернуться внутри РВС, однако это не допускается посредством установки направляющей трубы – она направлена вверх от центра днища. Понтон фиксируется консолью трубы и специальными элементами на стенке емкости.

Позвоните нам на контактный номер телефона 8(495)540-52-83 или воспользуйтесь нашим электронным почтовым ящиком zakaz@kaskadmetall.ru. Так вы сможете оформить заказ на РВС-200 и задать интересующие вас вопросы.
