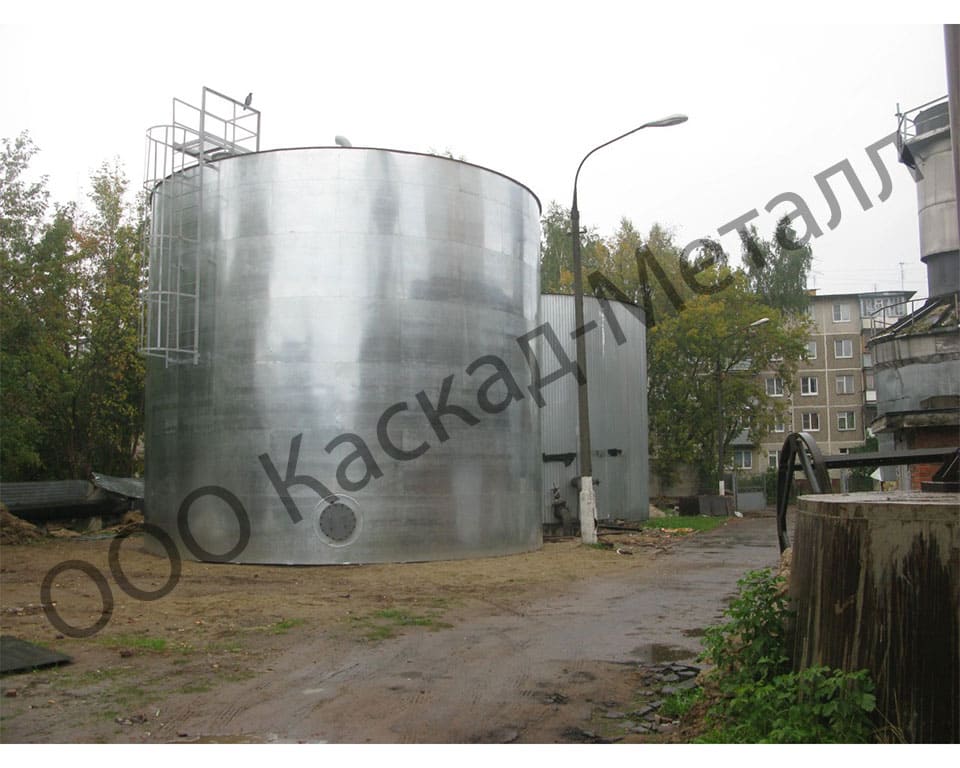

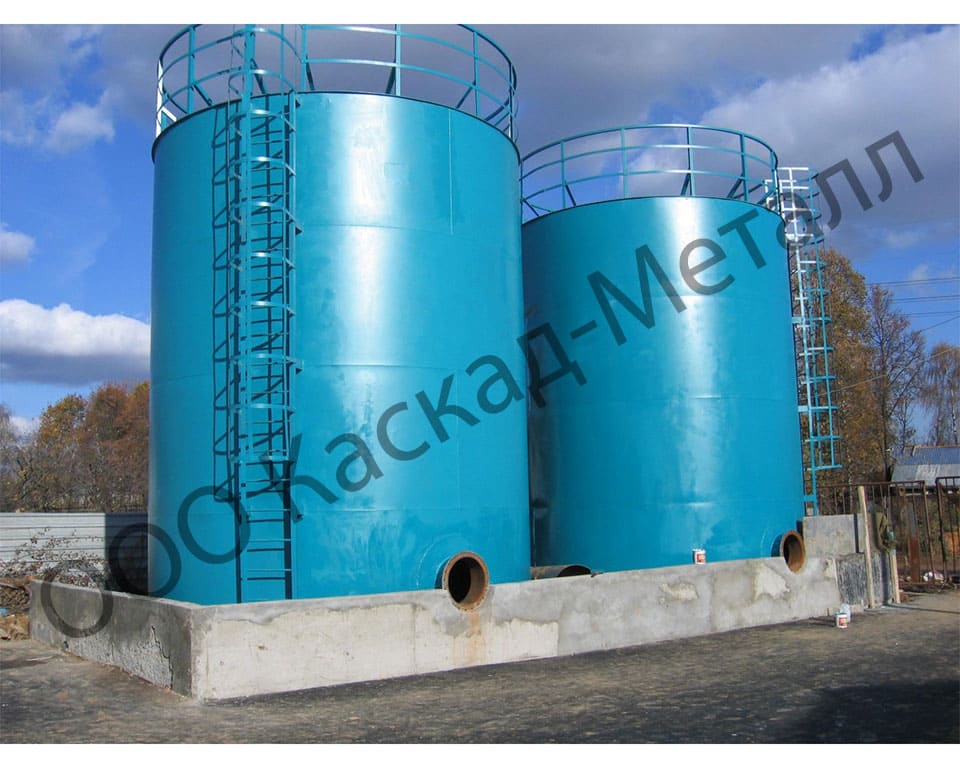

АгропромышленностьРезервуары вертикальные стальные (РВС) служат для приемки, хранения и выдачи жидкостей. ООО «Каскад-металл» изготавливает их уже более 19 лет, поэтому берется даже за нестандартные заказы. Кроме производства, мы также выполняем монтаж РВС.
Стальные вертикальные резервуары предназначены:
- для приема, хранения, учета и выдачи нефти, нефтепродуктов и нефтесодержащих стоков;
- хранения и отстоя воды с механическими примесями (а также пластовых вод);
- хранения питьевой, технической и пожарной воды;
- хранения жидких минеральных удобрений и агрессивных химических жидкостей.
Одними из самых популярных резервуаров являются цилиндрические. Они повсеместно используются на предприятиях нефтедобывающей и нефтегазовой отрасли. Цилиндрические РВС из нержавеющей стали идеально подходят для хранения и транспортировки нефти, нефтепродуктов (включая разные виды топлива), масел, технической и пластовой воды, а также других агрессивных продуктов.
Виды стальных вертикальных резервуаров
Мы изготавливаем РВС из нержавеющей стали в полном соответствии с требованиями государственных стандартов и пожеланиями заказчика. Вы можете заказать стальные вертикальные резервуары разного конструктивного исполнения:

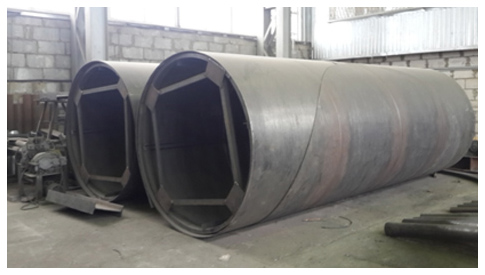

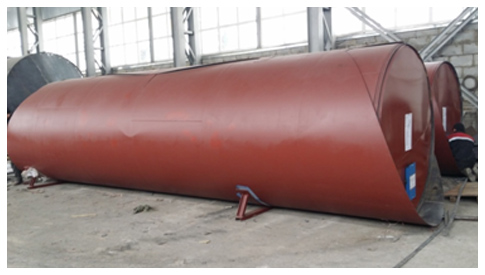

- Рулонные. Стенки, днище и крыша изготавливаются в виде рулонируемых полотнищ.
- Полистовые — из отдельных металлических листов.
- Комбинированные. Такая сборка подразумевает изготовление стенок из отдельных стальных листов, а всех остальных элементов конструкции – из рулонируемых полотнищ.
Конкретный тип конструкции подбирается исходя из особенностей транспортировки, монтажа РВС, а также эксплуатационных требований заказчика. Цена зависит от исполнения и комплектации. Стальные вертикальные резервуары могут оснащаться стационарной крышей и плавающим понтоном для снижения потерь от испарений и повышения взрывобезопасности.
Особенности РВС нашего производства:
- Надежность. Высокое качество сварных соединений, соответствие нормам безопасности и использование тщательно отобранных материалов – залог работоспособности и долгого срока службы наших РВС.
- Качество. Вертикальные стальные резервуары от ООО «Каскад-металл» изготавливаются в соответствии с ГОСТ 31385-2016

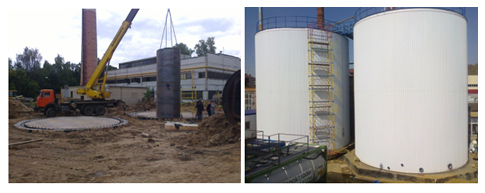

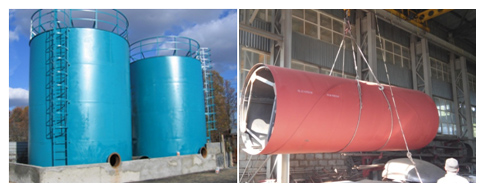

- Монтаж под ключ. Мы не только производим РВС, но и выполняем их монтаж, в том числе пусконаладочные работы, нанесение антикоррозионных покрытий, обустройство теплоизоляционного слоя, установку технологического оборудования и приборов КИП. Также проводим шефмонтажные работы по монтажу вертикальных стальных резервуаров.
Мы изготавливаем РВС по типовым или индивидуальным проектам. Всегда идя навстречу клиентам, гарантируем качество готовой продукции и точное соблюдение оговоренных сроков.
Основные типы вертикальных стальных резервуаров и крышек к ним
РВС цилиндрической формы с вертикальной установкой традиционно классифицируют на три типа по сфере применения – сырьевые, товарные, технологические. Первые используются для хранения и приемки обводненной нефти, товарные – для обессоленной, а технологические – для отстаивания и предварительного сброса нефтепродуктов.
Вторая классификация основана на типе крышки в резервуаре. Она может быть плавающей или стационарной, при этом первая также имеет разные исполнения – с понтоном или без, с каркасом или без него:
- Каркасные крышки, в свою очередь, бывают коническими и сферическими. Первые допустимы на РВС диаметром 10–25 метров. При окружности свыше 25 м используются сферические. Для бескаркасных крышек применяется та же классификация, но здесь коническая форма целесообразна при диаметре до 12,5 метров, а до 25 м – сферическая.
- Понтоны применяются для сохранения исходного объема. Особенно это актуально для легкоиспаряющихся продуктов. Резервуары в таких случаях будут эксплуатироваться без внутреннего вакуума и давления.
Также плавающие крышки делятся на одно- и двудечные. Первые оптимально применять в регионах с большими осадками. Двудечные можно использовать в любых условиях.
В комплект каждой поставки РВС включены несущие и ограждающие элементы. Комплектация может меняться в зависимости от заказанной конфигурации и включать широкий перечень дополнительного оборудования. Все элементы проходят проверку и испытания, результаты которых фиксируются в техническом паспорте, он также включен в поставку.
Вертикальный реактор с плоским днищем и плоской крышкой с мешалкой
Таблица штуцеров
| № п/п | Обозначение | Назначение | Ду.мм |
|---|---|---|---|
| 1 | А | Люк | 60÷580 |
| 2 | Б | Технологический 1 | 50 |
| 3 | В* | Технологический 2 | 50 |
| 4 | Г* | КИП | 50 |
| 5 | Д* | Резервный | 50 |
| 6 | Е | Вентиляция | 50 |
| 7 | Ж | Выход продукта | 50 |
| 8 | И | Перелив | 50 |
| * — кроме аппаратов объемом 25 л; 50л | |||
Технические характеристики
| Характеристика | Номинальный объем, л | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | 2000 | 20000 | |
| Материал | Полипропилен марки — PP-DWU, цвет — «grey», Германия | |||||||||
| Рабочие давление | Налив | |||||||||
| Рабочая температура | от 0 до 100 °С | |||||||||
| Тип перемешивающего устройства | лопастная, турбинная, якорная, рамная, пропеллерная (выбор по согласованию с Заказчиком) | |||||||||
| Частота вращения мешалки, об/мин | 0 – 600 (выбор по согласованию с Заказчиком) | |||||||||
| Мощность привода, кВт. | 0,12 –5,5 (выбор по согласованию с Заказчиком) | |||||||||
| Основные размеры, мм: — ∅Д вн — ∅Д к — ∅Д — h — 0.8 h — H — L |
315 355 450 340 280 600 490 |
350 400 500 500 400 800 550 |
460 500 600 600 480 950 650 |
580 630 730 800 640 1300 780 |
750 800 900 950 760 1500 950 |
850 900 1000 1100 880 1600 950 |
950 1000 1100 1000 800 1650 1150 |
1160 1200 1300 1100 880 1600 1350 |
1360 1400 1500 1500 1200 2100 1550 |
1560 1600 1700 1600 1300 2000 1750 |
| Вес аппарата, кг. | 40 | 55 | 65 | 90 | 140 | 155 | 190 | 240 | 300 | 400 |
Похожая продукция
Вопросы и ответы
Бак-аккумулятор горячей воды (БАГВ) — это теплоизолированная стальная емкость, предназначенная для накопления и хранения горячей воды с целью оптимизации работы систем отопления и горячего водоснабжения. Он выполняет функцию буфера между источником тепла и потребителями, обеспечивая эффективное распределение энергии в периоды пиковых нагрузок и сокращая количество циклов включения-выключения теплогенерирующего оборудования.
Использование БАГВ позволяет:
- Сглаживать пиковые нагрузки потребления горячей воды;
- Оптимизировать режимы работы котельного оборудования;
- Снижать эксплуатационные расходы на 15–30%;
- Увеличивать срок службы основного оборудования;
- Обеспечивать стабильность гидравлических режимов системы.
При подборе объема БАГВ учитываются:
- Пиковый расход горячей воды (л/час);
- Мощность источника тепла (кВт);
- Время работы в пиковом режиме;
- Температурный график системы;
- Коэффициент неравномерности потребления.
- Рекомендуется проконсультироваться с инженером для точного расчета.
Баки-аккумуляторы могут изготавливаться из различных материалов в зависимости от условий эксплуатации:
- Углеродистая сталь (S235JR, P265GH): для стандартных условий эксплуатации;
- Нержавеющая сталь (AISI 304, AISI 316): при высоких санитарных или агрессивных требованиях;
- Эмалированная сталь: для систем питьевого водоснабжения.
- Внутреннее покрытие может быть эмалевым, эпоксидным, полимерным или без покрытия (для баков из нержавеющей стали).
- КВОиТ
Условия эксплуатации БАГВ включают:
- Нормативная температура воздуха снаружи: от -40 °C и более;
- Предельная температура воды: 95 °C;
- Ветровое воздействие: до 0,6 кПа;
- Сейсмические условия в зоне строительства: не выше 9 баллов;
- Нагрузка снега: до 2,0 кПа;
- Гарантийный период: 10 лет.
