Фильтры сорбционные угольные предназначены для глубокой очистки конденсата возвращаемого с производства от высокодисперсного масла и остатков нефтепродуктов, а также для очистки природных вод от органических загрязнений, удаления привкусов и запахов.
Фильтры сорбционные угольные ФСУ.
Области применения
- Водоподготовка
Фильтры сорбционные угольные ФСУ состоят из:
- корпуса с эллиптическими днищами;
- нижнего и верхнего распределительных устройств;
- трубопроводов обвязки;
- запорной арматуры;
- пробоотборных устройств.
Цикл работы фильтра ФСУ:
- фильтрование (сорбция и адсорбция),
- взрыхление с обратной промывкой,
- сброс первого фильтрата,
- полная или частичная замена фильтрующего материала.
Принцип действия фильтра сорбционного угольного ФСУ:
Обрабатываемый конденсат под давлением 0,6 МПа поступает на обработку в фильтр ФСУ и проходит через слой зерен активированного угля. Масло поглощается активированным углем. Продолжительность рабочего цикла сорбционного фильтра ФСУ зависит от поглотительной способности угля и от загрязненности конденсата. Сорбционный фильтр ФСУ рассчитан на установку в закрытом помещении и эксплуатацию при положительной температуре. В качестве фильтрующего материала используются активированные угли на основе каменных и древесных углей, кокосовый уголь и специальные сорбенты.
Пример условного обозначения:
ФСУ-0,4-0,6 – фильтр сорбционный угольный с диаметром корпуса 0,4 м, рабочим давлением 0,6 МПа
Технические характеристики фильтров сорбционных угольных ФСУ:
|
Марка фильтра |
Производительность, |
Давление |
Диаметр |
Высота |
|
ФСУ 0,4-0,6 |
1,0 |
0,6 (6) |
400 |
2700 |
|
ФСУ 0,6-0,6 |
2,6 |
0,6 (6) |
600 |
3100 |
|
ФСУ 0,7-0,6 |
3,5 |
0,6 (6) |
700 |
3500 |
|
ФСУ 1,0-0,6 |
7 |
0,6 (6) |
1000 |
3900 |
|
ФСУ 1,4-0,6 |
14 |
0,6 (6) |
1400 |
4300 |
|
ФСУ 2,0-0,6 |
28 |
0,6 (6) |
2000 |
4700 |
|
ФСУ 2,6-0,6 |
50 |
0,6 (6) |
2600 |
5050 |
|
ФСУ 3,0-0,6 |
65 |
0,6 (6) |
3000 |
5360 |
|
ФСУ 3,4-0,6 |
60 |
0,6 (6) |
3400 |
5620 |

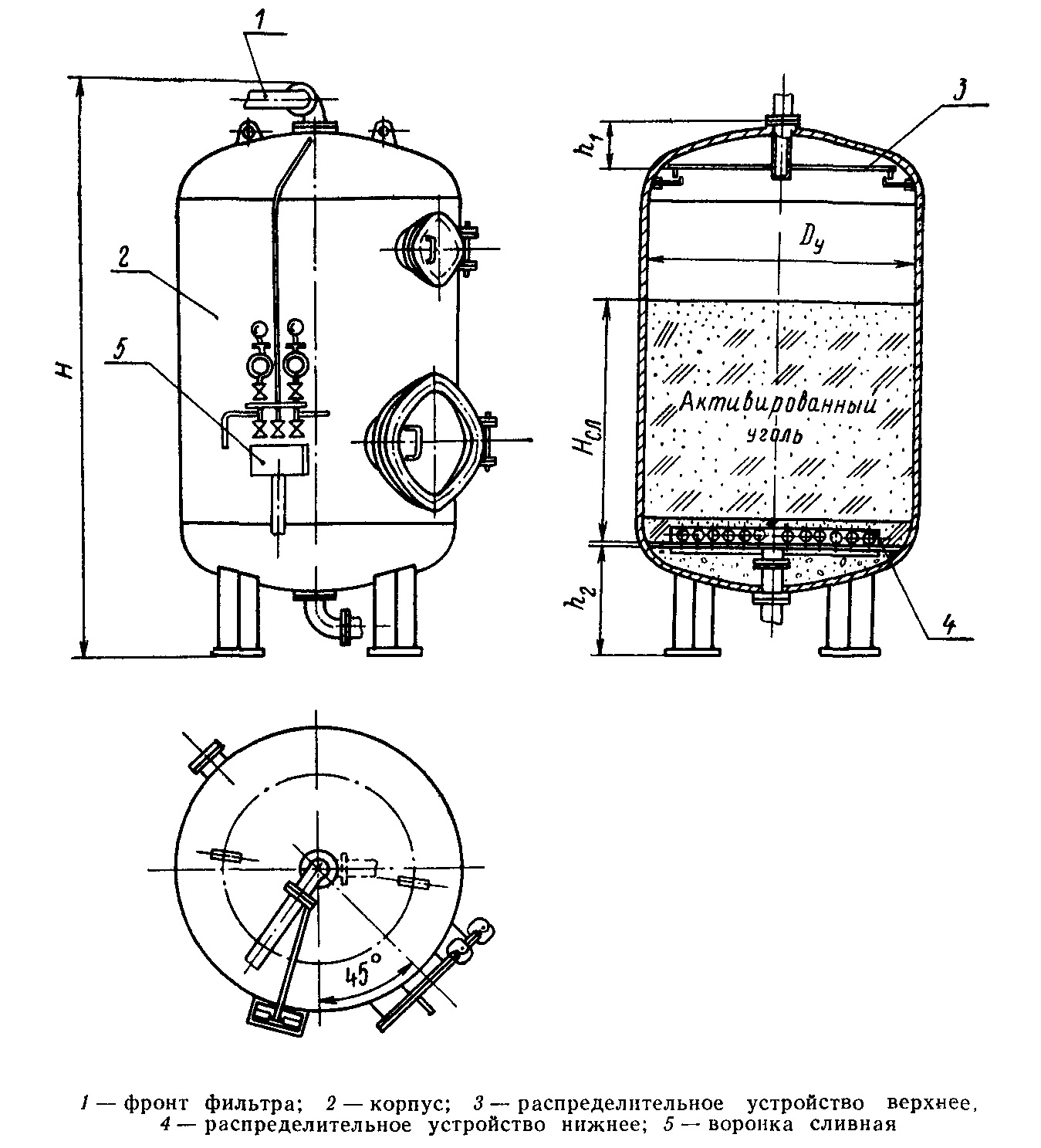

Чертеж фильтра ФСУ
