Являются фильтрами насыпного типа и предназначены для удаления из воды взвешенных примесей разной степени дисперсности и могут применяться в схеме водоподготовительных установок электростанций, промышленных и отопительных котельных, различных технологических процессов.
Фильтры осветлительные вертикальные бывают двух видов: однокамерные ФОВ и двухкамерными ФОВ-2К.
Фильтры осветительные вертикальные ФОВ.
Области применения
- Водоподготовка
Осветлительные однокамерные фильтры ФОВ состоят из:
- корпуса с эллиптическими днищами;
- нижнего и верхнего распределительных устройств;
- трубопроводов обвязки;
- запорной арматуры;
- пробоотборных устройств.
Цикл работы фильтра ФОВ состоит из следующих операций:
- осветление воды,
- взрыхление,
- обратная промывка,
- сброс первого фильтрата.
Осветлительные двухкамерные фильтры ФОВ-2К состоят из:
- корпуса с эллиптическими днищами, разделенного на две камеры
- нижнего и верхнего распределительных устройств;
- трубопроводов обвязки;
- запорной арматуры;
- пробоотборных устройств.
Цикл работы фильтра ФОВ-2К состоит из следующих операций :
- осветление воды одновременно в двух камерах ,
- взрыхление отдельно каждой камеры,
- промывка в каждой камере,
- сброс первого фильтрата.
Принцип действия осветлительного фильтра ФОВ:
Вода под давлением 0,6 МПа поступает на обработку в фильтр ФОВ и проходит через слой зернистого фильтрующего материала. Механические примеси воды задерживаются фильтрующей загрузкой, а осветленная вода собирается нижней сборно-распределительной системой и отводится из осветлительного фильтра. В качестве фильтрующего материала используются дроблёный антрацит, кварцевый песок и мраморная крошка.
Пример условного обозначения:
ФОВ-0,5-0,6 – фильтр осветлительный вертикальный с диаметром корпуса 0,5 м, рабочим давлением 0,6 МПа.
ФОВ-0,5-0,6 -2К– фильтр осветлительный вертикальный двухкамерный с диаметром корпуса 0,5 м, рабочим давлением 0,6 Мпа.
Технические характеристики фильтров ФОВ и ФОВ-2К:
|
Марка фильтра |
Производительность, |
Давление |
Диаметр |
Высота |
|---|---|---|---|---|
|
ФОВ 1,0-0,6 |
10 |
0,6 (6) |
1 000 |
2 780 |
|
ФОВ 1,4-0,6 |
16 |
0,6 (6) |
1 400 |
2 900 |
|
ФОВ 1,5-0,6 |
16 |
0,6 (6) |
1 500 |
2 900 |
|
ФОВ 2,0-0,6 |
30 |
0,6 (6) |
2 000 |
3 430 |
|
ФОВ 2,6-0,6 |
50 |
0,6 (6) |
2 600 |
3 740 |
|
ФОВ 3,0-0,6 |
75 |
0,6 (6) |
3 000 |
4 115 |
|
ФОВ 3,4-0,6 |
90 |
0,6 (6) |
3 400 |
4 280 |
|
ФОВ-2К-2,0-0,6 |
70 |
0,6 (6) |
2 000 |
5 450 |
|
ФОВ-2К-2,6-0,6 |
120 |
0,6 (6) |
2 600 |
6 670 |
|
ФОВ-2К-3,4-0,6 |
180 |
0,6 (6) |
3 400 |
5 800 |

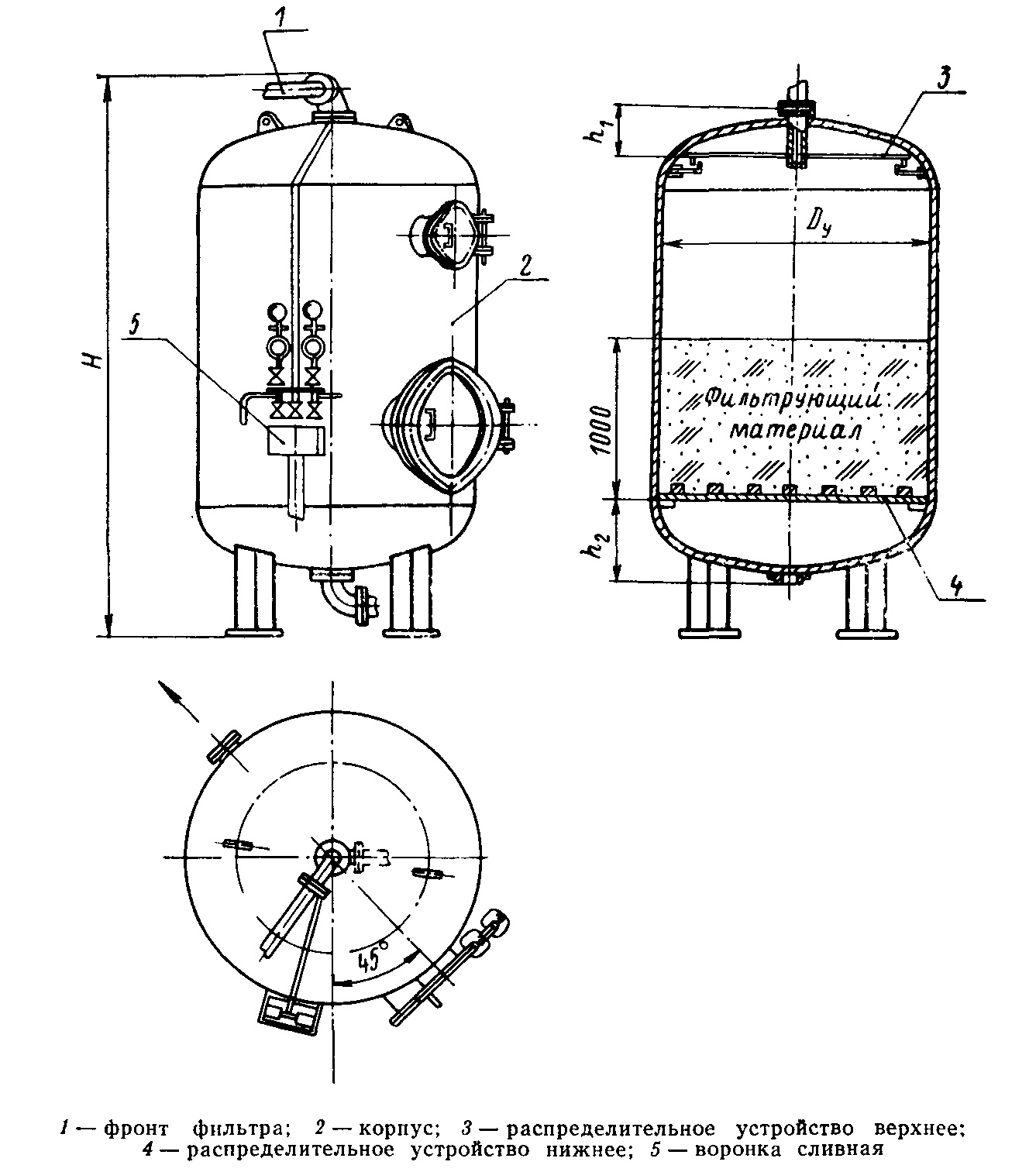

Чертеж фильтра ФОВ
Вопросы и ответы
Бак-аккумулятор горячей воды (БАГВ) — это теплоизолированная стальная емкость, предназначенная для накопления и хранения горячей воды с целью оптимизации работы систем отопления и горячего водоснабжения. Он выполняет функцию буфера между источником тепла и потребителями, обеспечивая эффективное распределение энергии в периоды пиковых нагрузок и сокращая количество циклов включения-выключения теплогенерирующего оборудования.
Использование БАГВ позволяет:
- Сглаживать пиковые нагрузки потребления горячей воды;
- Оптимизировать режимы работы котельного оборудования;
- Снижать эксплуатационные расходы на 15–30%;
- Увеличивать срок службы основного оборудования;
- Обеспечивать стабильность гидравлических режимов системы.
При подборе объема БАГВ учитываются:
- Пиковый расход горячей воды (л/час);
- Мощность источника тепла (кВт);
- Время работы в пиковом режиме;
- Температурный график системы;
- Коэффициент неравномерности потребления.
- Рекомендуется проконсультироваться с инженером для точного расчета.
Баки-аккумуляторы могут изготавливаться из различных материалов в зависимости от условий эксплуатации:
- Углеродистая сталь (S235JR, P265GH): для стандартных условий эксплуатации;
- Нержавеющая сталь (AISI 304, AISI 316): при высоких санитарных или агрессивных требованиях;
- Эмалированная сталь: для систем питьевого водоснабжения.
- Внутреннее покрытие может быть эмалевым, эпоксидным, полимерным или без покрытия (для баков из нержавеющей стали).
- КВОиТ
Условия эксплуатации БАГВ включают:
- Нормативная температура воздуха снаружи: от -40 °C и более;
- Предельная температура воды: 95 °C;
- Ветровое воздействие: до 0,6 кПа;
- Сейсмические условия в зоне строительства: не выше 9 баллов;
- Нагрузка снега: до 2,0 кПа;
- Гарантийный период: 10 лет.
