АгропромышленностьЦистерны, баки, иные аналогичные изделия различаются по назначению, габаритам, комплектации, особенностям обслуживания и эксплуатации. Это стационарные резервуары, устанавливаемые на предварительно подготовленную площадку или под землю. Сферы применения:
- предприятия пищевой промышленности (включая ликероводочную отрасль);
- химическая и нефтегазовая сферы;
- топливно-энергетический комплекс;
- жилищно-коммунальное хозяйство;
- сельскохозяйственная отрасль.
Емкости делают из нержавеющей стали или углеродистой стали. Нержавеющий металл химически инертен. Он не вступает в реакцию с большинством компонентов, реактивов и других веществ, используемых в промышленности. Это позволяет использовать нержавеющие емкости для хранения, обработки, изготовления продуктов, разных по своей химической и физической природе.
Назначение и конструкция
При производстве емкостного оборудования учитываются особенности его применения, условия эксплуатации, требования заказчика.
Есть конструкции, предназначенные для сыпучих и гранулированных веществ — например, силосы для цемента или зерна. Они герметичны (влага не должна проникать внутрь), а конусообразное дно обеспечивает интенсивность выгрузки содержимого под воздействием собственной силы тяжести. Процессы выдачи регулируются с помощью запорно-распределительного устройства. Это актуально, например, для дозировки цемента производителями бетонных растворов.
Конструкция нержавеющих емкостей для пищевых продуктов (молока, пива, соков и пр.) должна предусматривать возможность регулярной санитарной обработки. Это касается простоты и удобства доступа ко всем поверхностям, механизмам и прочим элементам. Малейший очаг патогенной микрофлоры может привести к заражению крупных партий продукции, и ее придется утилизировать.
Также предлагаются резервуары, предназначенные для горячей воды, вязких веществ, сырой нефти и изготовленных из нее продуктов, а также других видов содержимого. Есть емкости, выполненные из нержавеющей стали с рубашкой, рассчитанные на повышенное внутреннее давление, мощные распирающие и сдавливающие нагрузки, иные виды воздействий.
С учетом особенностей производственных процессов на конкретном заводе емкости оснащаются разными видами оборудования, в том числе:
- запорно-распределительной арматурой;
- дыхательными клапанами, температурными датчиками;
- пробоотборниками, внутренним освещением, контрольными люками;
- термообогревателями, охладителями, фильтрующими элементами;
- приемными бункерами, пастеризаторами, уровнемерами и пр.
Для обслуживания емкостей производитель устанавливает огражденные площадки, лестницы и другие приспособления. Они необходимы персоналу, занимающемуся осмотром, ремонтом, модернизацией и текущим сервисом изделий.
Есть резервуары, адаптированные для зимней эксплуатации. Они снаружи обшиты утеплителем.
Выбор и покупка
Заказывайте стандартную емкость из нержавеющей стали или обращайтесь для производства изделия по собственному проекту. В последнем случае вы сами определяете все параметры, в числе которых:
- вместимость, конфигурация (например, дно может быть плоским, наклонным, конусообразным);
- вариант монтажа (вертикально, горизонтально);
- комплектация, наличие дополнительного оборудования;
- условия эксплуатации (в помещении, на открытом пространстве, под землей).
На основании представленного проекта специалисты завода рассчитают стоимость и назовут сроки изготовления емкости. Все изделия соответствуют ГОСТам и СНиПам, на каждое из них оформляется индивидуальный паспорт.
Варианты исполнения
| Наименование аппарата | Эскиз | Параметры назначения | Краткое назначение | |
|---|---|---|---|---|
| Объем номинальный, м3 | Давление условное, МПа | |||

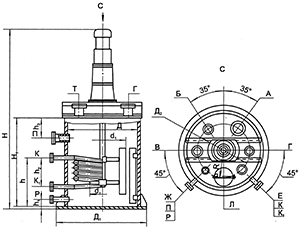

| Аппараты с плоским днищем и крышкой |  |
1,0; 2,0; 3,2; 5,0;6,3; 10,0; 16,0; 25,0; 32,0 | 0 | Предназначены для приготовления суспензий при атмосферном давлении. |

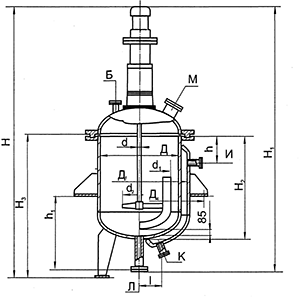

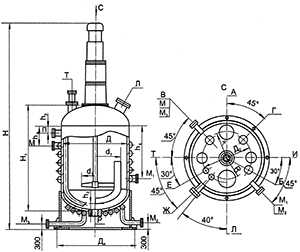

| Аппараты с эллиптическим днищем и крышкой |  |
1,0; 2,0; 3,2; 5,0; 6,3; 10,0; 25,0; 32,0; 50,0 | 0,6 | Предназначены для проведения различных химических процессов под давлением. |
| Аппараты с эллиптическими днищем и съем- ной эллиптической крышкой V = 0,025 – 0,63 м3 |  |
0,025; 0,04; 0,063; 0,1; 0,16; 0,25; 0,4; 0,63 | 0,6 | Предназначены для проведения раз- личных химических процессов под давлением. |

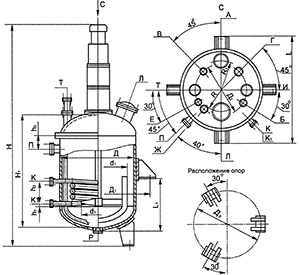

| Аппараты цельносварные с эллиптическими днищем и крышкой, с рубашкой из полутруб |  |
10,0; 16,0; 25,0; 32,0; 50,0 | 0,6 | Предназначены для проведения различных химических процессов под давлением. |

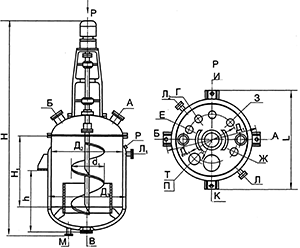

| Аппараты с эллиптическими днищем и съемной эллиптической крышкой со шнековой мешалкой |  |
3,2; 5,0; 8,0; 10,0 | 0,6 | Предназначены для проведения различных химических процессов под давлением. |

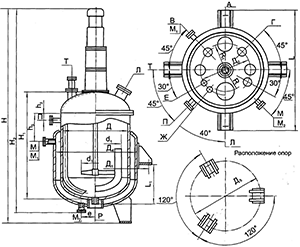

| Аппараты с эл- липтическим днищем и крыш- кой и гладкой приварной ру- башкой |  |
1,0; 2,0; 3,2; 5,0; 6,3; 10,0; 16,0; 25,0; 32,0; 50,0 | 0,6 | Предназначены для проведения раз- личных технологических процессов в жидких средах с подогревом. |
| Дисольверы |    |
0,1 – 25,0 | 0,6 | Предназначены для приготовления красок путем смешивания лаков, олиф, сухих веществ (пигментов, наполните- лей), растворителей, пластификаторов, сиккатилов. |
| Термосбраживатели |  |
3,2 – 25,0 | 0,6 | Предназначены для термообработки мезги и сока, а также для настоя с подбраживанием сусла на мезге при производстве марочных десертных виноматериалов. |
| Ферментаторы |  |
2,0 – 25,0 | 0,3 | Предназначены для производства вирусов, бактерий в питательных средах в микробиологической промышленности. |
| Аппараты с электроподогревом |  |
1,0; 2,0; 3,2; 5,0; 6,3; 10,0; 16,0; 25,0; 32,0; 50,0 | 0,3 | Предназначены для проведения технологических процессов в жидких средах, при перемешивании с подогревом ТЭНами. |
| Аппарат пропариватель непрерывного действия |  |
0,8 | 0,3 | Предназначен для влаготепловой обработки круп или зерна |
Шифр материала корпуса
| Шифр мате- риала | Материал корпуса | Возможные заменители материала корпуса | Температура стенки, °С | ||
|---|---|---|---|---|---|
| Марка | ГОСТ | Марка | ГОСТ | ||
| 10 | ВСт3сп4 | ГОСТ 380-71 | 20К | ГОСТ 1050-60 | От -20 до +200 |
| 20 | 09Г2С | ГОСТ 5520-69 | 16 ГС | ГОСТ 5520-69 | От -30 до +200 |
| 30 31 32 40 41 |
12Х18Н10Т* 10Х17Н13М2Т* 10Х17Н13М3Т* 08X22H6T* 08Х21Н6М2Т* |
ГОСТ 5632-72 | От -30 до +250 | ||
| 42 | 08Х18Г8Н2Т * | От -20 до +250 | |||
| 50 51 52 53 |
20К+12Х18Н10Т 20К+10Х17Н13М2Т 20К+10Х17Н13М3Т 20К+08Х13 |
ГОСТ 10885-64 | Основной слой — сталь ВСт3сп2** | ГОСТ 380-71 | От -20 до +200 |
| 60 61 62 63 |
09Г2С+12Х18Н10Т 09Г2С+10Х17Н13М2Т 09Г2С+10Х117Н13МЛТ 09Г2С +08X13 |
Основной слой — сталь 16 ГС | ГОСТ 5520-69 | От -30 до +200 | |
- Стали группы А - по техническим требованиям ГОСТ 735066.
** Допускается применять только для аппаратов, работающих при атмосферном давлении (под налив).
Похожая продукция
Калькуляторы
Сертификаты
Сертификат соответствия техническому регламенту таможенного союза ТР ТС 032 (для емкостного оборудования под давление)
Сертификат соответствия таможенному союзу ТР ТС 010 (для горизонтальных и вертикальных резервуаров объемом до 200 м³, а также для подземных емкостей)
Сертификат соответствия ГОСТ Р (для вертикальных резервуаров объемом более 200 м³)
Свидетельство Роспотребнадзора и ГОСТ Р (для пищевых емкостей)
Свидетельство о допуске СРО (для монтажа выпускаемых емкостей и резервуаров)
Технология сварки, применяемая специалистами ООО «Каскад-металл», аттестована в системе НАКС
Международный сертификат стандарта ИСО-9001 подтверждает наивысший уровень системы менеджмента качества
ГОСТы и типовые проекты
Вопросы и ответы
Бак-аккумулятор горячей воды (БАГВ) — это теплоизолированная стальная емкость, предназначенная для накопления и хранения горячей воды с целью оптимизации работы систем отопления и горячего водоснабжения. Он выполняет функцию буфера между источником тепла и потребителями, обеспечивая эффективное распределение энергии в периоды пиковых нагрузок и сокращая количество циклов включения-выключения теплогенерирующего оборудования.
Использование БАГВ позволяет:
- Сглаживать пиковые нагрузки потребления горячей воды;
- Оптимизировать режимы работы котельного оборудования;
- Снижать эксплуатационные расходы на 15–30%;
- Увеличивать срок службы основного оборудования;
- Обеспечивать стабильность гидравлических режимов системы.
При подборе объема БАГВ учитываются:
- Пиковый расход горячей воды (л/час);
- Мощность источника тепла (кВт);
- Время работы в пиковом режиме;
- Температурный график системы;
- Коэффициент неравномерности потребления.
- Рекомендуется проконсультироваться с инженером для точного расчета.
Баки-аккумуляторы могут изготавливаться из различных материалов в зависимости от условий эксплуатации:
- Углеродистая сталь (S235JR, P265GH): для стандартных условий эксплуатации;
- Нержавеющая сталь (AISI 304, AISI 316): при высоких санитарных или агрессивных требованиях;
- Эмалированная сталь: для систем питьевого водоснабжения.
- Внутреннее покрытие может быть эмалевым, эпоксидным, полимерным или без покрытия (для баков из нержавеющей стали).
- КВОиТ
Условия эксплуатации БАГВ включают:
- Нормативная температура воздуха снаружи: от -40 °C и более;
- Предельная температура воды: 95 °C;
- Ветровое воздействие: до 0,6 кПа;
- Сейсмические условия в зоне строительства: не выше 9 баллов;
- Нагрузка снега: до 2,0 кПа;
- Гарантийный период: 10 лет.
