Изготовление резервуаров РВС: отличия нового ГОСТ 31385-2016 от старого ГОСТ 31385-2008

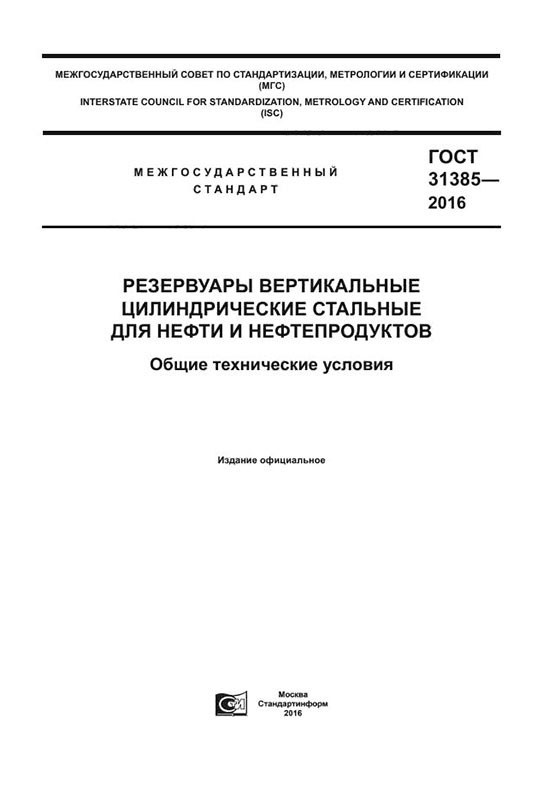

ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия» вступил в законную силу с 1 марта 2017 года. ГОСТ 31385-2008, ранее регулировавший вопросы изготовления резервуаров РВС, отменен и более не действует. Новый нормативный акт имеет кардинальные отличия от старого, уточнены и дополнены практически все разделы.

ГОСТ 31385-2016 вносит коррективы в требования по проектированию, изготовлению и монтажу емкостей РВС. Как отмечают специалисты, изменения положительно сказались на производстве, они позволяют более точно понимать все нюансы изготовления емкостей, унифицируя известные требования качества и безопасности. Ниже мы привели список основных изменений:

  • показатель плотности рабочей среды изменен на 1600 кг/м³ (ранее 1015 кг/м³);
  • верхний предел температуры корпуса составляет +160ºС (ранее +180ºС);
  • избыточное давление в емкостях РВС увеличено до 5 кПа (ранее 2 кПа);
  • показатель разряжения в газовом пространстве теперь равен 0,5 кПа (ранее 0,25 кПа);

Обратите внимание, что ГОСТ 31385-2016 затрагивает емкости РВС для хранения любых жидких материалов, а также баки-аккумуляторы горячей воды (БАГВ).

Другое принципиальное отличие нового ГОСТ заключается в том, что вместо упраздненной классификации резервуаров РВС (которые делились на четыре класса, и обозначались соответственно I, II, III и IV), введена новая схема градации:

  • при объеме емкости до 1000 м³ ему присваивается класс КС-2б;
  • при объеме емкости от 1000 до 20000 м³ ему присваивается класс КС-2а;
  • при объеме емкости 20000-50000 м³ ему присваивается класс КС-3б;
  • при объеме емкости от 50000 до 120000 м³ ему присваивается класс КС-3а.

Наиболее значимые изменения нового норматива ГОСТ пришлись на конструктивные показатели резервуаров РВС, включая процесс изготовления и сварки. Вот эти изменения:

  • при диаметре резервуара до 10 м минимальная толщина корпуса составляет 4 мм;
  • при диаметре резервуара от 16до 25 м минимальная толщина корпуса составляет 6 мм;
  • при диаметре резервуара от 25 до 40 м минимальная толщина корпуса составляет 8 мм;
  • днище может выступать за край стенки на 25-50 мм (ранее 50-100 мм);
  • окрайка днища резервуара теперь имеет особые методики расчета и конкретные требования к изготовлению;
  • по новому нормативу требования к ударной вязкости KCV группы А применимы ко всем элементам конструкции;
  • фланцы патрубков применяются на основании ГОСТ 33259-2015 (вместо ныне отмененного ГОСТ 12820-80);
  • изготовление всех обслуживающих площадок выполняется только из решетчатого настила;
  • ступени для лестниц также надлежит производить из решетчатого металла, применение рифленого или перфорированного материала недопустимо;
  • молниеприемники обязательно покрываются оцинкованной защитой от коррозии;
  • ограждающие стойки необходимо размещать на расстоянии 2 м (ранее этот показатель составлял 2,5 м);
  • для монтажных швов запрещено использовать электродуговую сварку, ГОСТ позволяет применять только полуавтоматическую механизированную сварку;
  • пересечения сварных соединений надлежит контролировать посредством радиографического метода;
  • если при производстве резервуара РВС использовались ТУ изготовителя, необходимо, чтобы они четко соответствовали всем указаниям ГОСТ 31385-2016.

В разделе «Проектировщикам» на нашем сайте Вы можете найти новый и старый ГОСТы, оба норматива находятся в свободном доступе, их можно скачать в любое время.Наглядное сравнение нормативов даст возможность предметно разобрать все изменения стандартов проектирования и изготовления резервуаров РВС.

Обратите внимание, что специалисты ООО «Каскад-металл» изготавливают резервуары и емкости в полном соответствие с надлежащими требованиями ГОСТ (ранее применялся стандарт 31385-2008, теперь вместо него мы используем новый 31385-2016). Если у Вас возникли какие-то вопросы по новым нормативам, Вы всегда можете связаться с нами и получить исчерпывающие консультации. Для этого позвоните по телефону 8(9495)540-52-83 или напишите на электронную почту zakaz@kaskadmetall.ru
