Область применения РГСД-50 м3
Резервуары двустенного типа РГСД-50 м3 имеют обширный спектр применения, в основном они используются для хранения нефти, а также различных продуктов на ее основе, ГСМ, технических жидкостей, растворителей и тд. Плотность хранимого продукта в жидкой форме соответствует параметру 1 т/м3, не более.

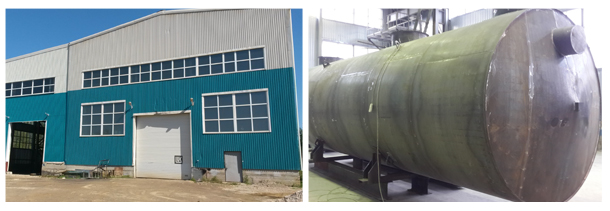

Наш завод производит стальные емкости РГСД-50 м3 в двух вариантах – подземном и надземном. В обоих случаях конструкция изделия представляет собой емкость с двумя стенками, то есть фактически один корпус размещается внутри другого. Днище такой емкости может иметь плоскую, либо коническую форму, различаются они показателем давления, при котором могут эксплуатироваться. Плоские днища могут применяться при давлении до 40 кПа, конические – до 70 кПа.
Техническое описание
Между стенками РГСД-50 м3 имеется пространство, которое должно быть заполнено технической жидкостью, чаще всего – тосолом или азотом. Вещество, которое размещается в межстенном пространстве резервуара, позволяет определить разгерметизацию контура. То есть, если давление падает, значит, жидкость каким-то образом покидает контур.
Продукт хранится в резервуаре при давлении не более 0,07 МПа, тогда как давление в пространстве между стенками резервуара не должно превышать параметр 0,001 МПа (вакуум). К жидкости, которая размещается в межстеночном пространстве, предъявляется ряд особых требований:
- хранимое вещество всегда должно иметь меньшую плотность в сравнении с плотностью вещества, заполняющего пространство между стенками;
- вещество в межстеночном пространстве не должно реагировать со стенками резервуара, их покрытием, воздухом, а также хранимым продуктом;
- искомое вещество не должно менять свои первоначальные свойства ни при каких эксплуатационных обстоятельствах (включая смешивание с хранимым продуктом).
Резервуар горизонтальный стальной двустенный объемом 50 м3 можно укомплектовать специальной аппаратурой, определяющей утечку жидкости, размещенной между стенками. Если устанавливается система откачки этого вещества, то она обязательно должна быть закрытого вида.
Конструкция резервуара РГДС-50 м3 обеспечивает безопасный и наиболее экологичный вариант хранения нефтепродуктов и веществ на основе нефти. На нашем заводе емкости данного типа выполняются из целого ряда надежных проверенных материалов, в зависимости от предъявляемых требований это может быть нержавеющая сталь, СТ3 или 09Г2С.

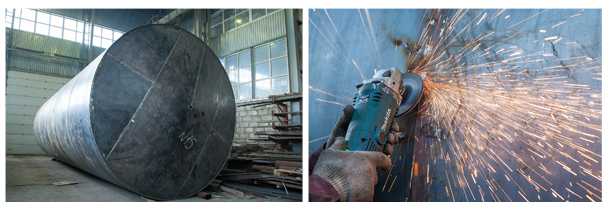

Листы для внутреннего корпуса резервуара имеют толщину не менее 5 мм, для внешнего корпуса этот показатель составляет не менее 4 мм. Все стыки соединяются при помощи сварки, однако если монтажные швы подгоняются внахлест, то листы обечайки свариваются встык.
Конструкция резервуара
Стоит обратить внимание на некоторые различия между надземным и подземным вариантом резервуара горизонтального стального двустенного объемом 50 м3, вот основные нюансы:
- Подземные емкости снабжаются усиленной гидроизоляционной системой.
- В качестве гидроизоляционных материалов выступают битумные мастики, смолы эпоксидного типа, а также различные ЛКМ.
- С целью сохранения конструкцией максимальной жесткости применяются специальные кольца – опорные и промежуточные.
- Иногда для защиты от агрессивных проявлений внешней среды могут дополнительно применяться ребра жесткости.
- Ребра жесткости ставятся в грунт, обязательно наличие железобетонного фундамента и гидроизоляционной подсыпки.
- При подземном варианте размещения необходимо выполнение технологического колодца для обслуживания и ремонта емкости.
- При надземном варианте исполнения РГДС-50 м3 устанавливаются на специальные опорные элементы.
Мы можем изготовить резервуар с теплоизоляцией, для этого используются листы оцинкованной стали и минеральная вата. Все поверхности покрываются антикором, возможна установка дополнительного технологического оборудования. После изготовления заказа, емкость испытывается на герметичность и избыточное давление. Каждое изделие получает сертификат и паспорт с результатами испытаний.
Цена РГСД-50.
Для того, чтобы заказать РГСД-50, свяжитесь с нами по телефону 8(495)540-52-83 или напишите на электронную почту zakaz@kaskadmetall.ru. Наши специалисты оперативно рассчитают стоимость Вашего проекта и предоставят исчерпывающие пояснения по любому вопросу.
